概述

随着电力的线路改造绝缘化，传统的设计，由于绝缘线路有先天不足的耐雷水平，难以承受直接雷或感应雷的作用，雷击断线已成为电力面临的有一个问题，穿刺式防雷线夹的出现，解决了这一难题。
穿刺式防雷线夹，由主体、引弧板和绝缘罩三部分组成，适用于铜、铝架空绝缘导线。

防雷原理

线夹安装在线路绝缘子附近的绝缘导线上，当雷电过电压超过一定数值时，在防雷线夹的穿刺电极和接地电极之间引起闪络，形成短路通道，接续的工频电弧便在线夹的燃弧臂上燃烧，释放过电压能量，以保护导线免于烧伤。

结构特点

? 异径导线连接，适用范围50-240mm2；
? 采用独特穿刺结构和电极设计；
? 无需剥皮，安装方便；
? 高压电极与绝缘导线穿刺接触引出高电位，密封性能好；
? 不伤导线。

使用环境条件

? 海拔高度:1000 ～ 3000m地区
? -35℃＜环境温度＜ 40℃
? 最大风速不超过35m/S
? 地震裂度为8 度以下地区

性能参数

? 雷电全波冲击耐受电压( 峰值)：100KV
? 1min 工频耐受电压( 有效值)：50KV
? 工频电弧电流( 有效值)：12.5KV

安装示意图及放电间隙对应尺寸表

绝缘子型号	对应的线夹安装距离(D)	对应的放电间隙(L)
P-10	230-250mm	105±10mm
P-15	230-250mm	140±10mm
P-20	230-250mm	165±10mm
PS-15	230-250mm	150±10mm
FPQ3-10	230-250mm	135±10mm
FPQ4-10	230-250mm	170±10mm

安装说明

安装位置：适用于单相供电线路，线路绝缘子的负荷侧。

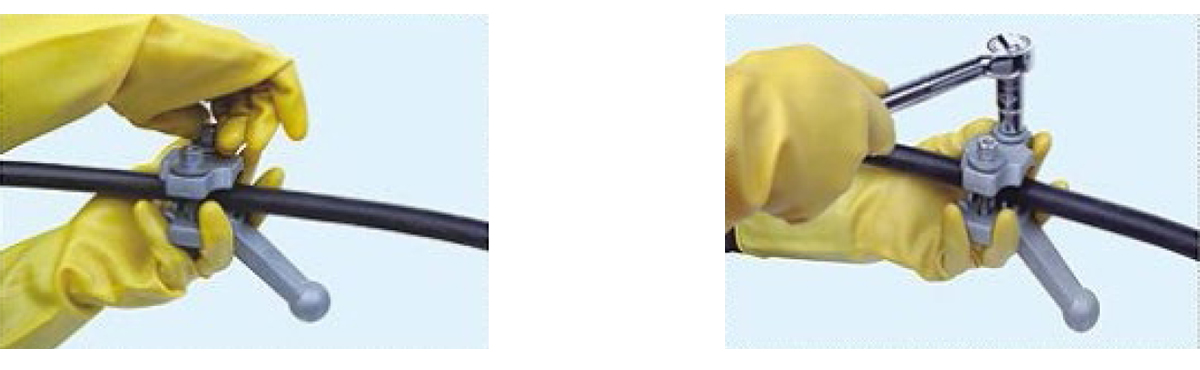

安装步骤：
? 安装主体：上压板和下压板必须上下平行放置；
? 拧力矩螺母：用封闭式扳手( 套筒/ 梅花/ 棘轮扳手等) 拧至螺母断裂；
? 安装引弧板：根据绝缘子型号调整主体与引弧板之间的距离，使D 和L 的距离满足要求；
? 套绝缘罩：绝缘罩的扣钉和绝缘绑线要求绑扎牢靠。
