概述

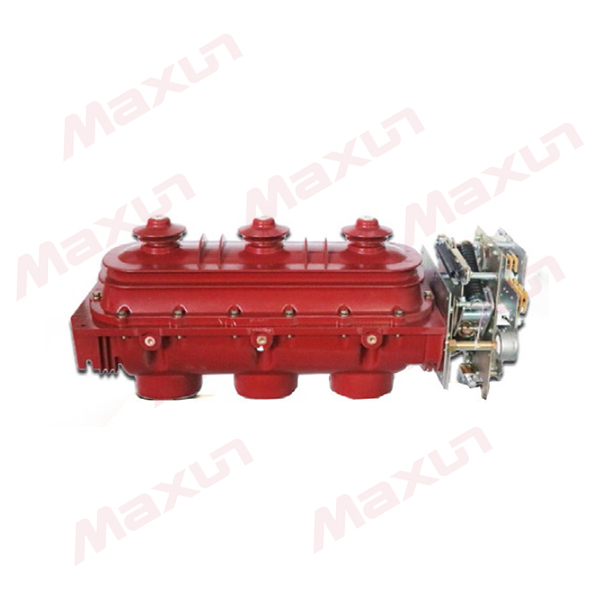

FLN36-12D、FLRN36-12D 型户内交流高压六氟化硫负荷开关、负荷开关- 熔断器组合电器及可装电缆头式负荷开关经全面型式试验，性能符合 GB3804《3~63KV 交流高压负荷开关》、GB16926《高压负荷开关- 熔断器组合电器》、IEC60265、IEC60420 标准要求。
该产品具有“合- 分- 接地”三工位灭弧室，联锁可靠，断口绝缘强度高，大爬距设计，出线端用均压保护罩保护。装电缆头式负荷开关，其出线端装可触摸型电缆前接头，进出线安装高压电缆，配用在电缆分支( 接) 箱内。开关特殊的动密封和固定密封设计，密封可靠，并且在明显位置装有压力表，供运行时监视，确保运行安全，是装备城市电网的新一代高压开关设备。本产品适用于三相交流10KV、50Hz 的电力系统中，作为工矿企业、高层建筑、住宅小区、预装式变电站场所，用来开断、关合负载电流、故障电流，控制和保护线路与配电变压器之用。

型号及含义

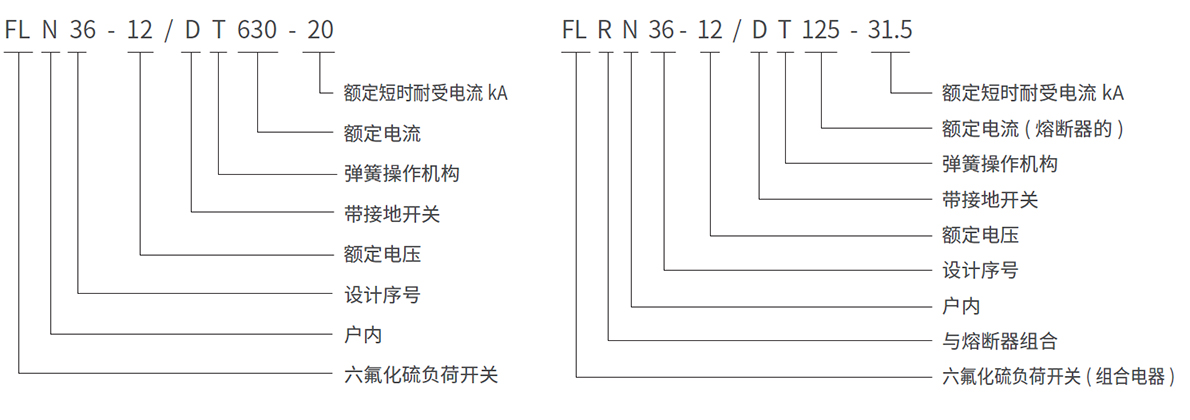

使用环境条件

FZ(R)N21-40.5(D)/50-20 型户内高压交流真空负荷开关（熔断器组合电器）是专为35KV 箱式变电站设计的，亦可作为独立电器单元应用于电力系统中。本产品体积小、安装方便、操作简单。其结构科学合理，动作灵活可靠。负荷开关可实现免维护，组合电器可配用系列撞针式熔断器，熔断器更换安全方便。FZ(R)N21-40.5(D)/50-20 型户内高压交流真空负荷开关（熔断器组合电器）适用于额定电压40.5kV 三相交流50Hz 的供电网络中，作为开断负荷电流、过载电流及短路电流之用。尤其适用于无油化，不检修及频繁操作要求的场所。

结构特点

负荷开关和组合电器由相同的绝缘外壳开关本体、相同的弹簧操动机构、熔断器触头座和熔断器动作撞击脱扣系统组成。装可触摸型电缆前接头负荷开关由专用的绝外躯壳开关本体、通用的弹簧操动机构组成。上下外壳由环氧树脂浇注而成，构成充气内腔，公用动触头作旋转运动可循序完成“合一分一接地”三种工作状态，在基本手动弹簧贮能操动机构上可加装电动合、分闸，实现遥控操作，供用户选择。机构箱正面设有SF6 气体压力表和位置指示，压力表用于监视SF6 气体压力变化。位置指示装置直接与动触头传动轴联接，指示动触头的工作位置绝对可靠。外壳后部设有安全隔膜，当灭弧室内部可能会发生某种事故造成压力过高时，过压气体可冲破隔膜得到释放，从而确保人身安全。负荷开关与接地开关、接地开关与前门( 开关有此联锁，供配柜时使用) 均有可靠的机械联锁。

技术参数

项目		FLN36-12D	FLRN36-12D
额定电压 KV		12	12
额定频率 Hz		50	50
额定电流 A		630	125
负荷开关额定短时耐受电流/ 额定短路持续时间 kA/S		20/3	-
接地开关额定短时耐受电流/ 额定短路持续时间 kA/S		20/2	-
额定峰值耐受电流和额定短路关合电流 kA		50	125( 预期 )
额定开断电流	有功负载开断电流 A	630	-
	闭环开断电流 A	630	-
	5% 额定有功负载开断电流 A	31.5	-
	开断电缆充电电流 A	10	-
	开断空载变压器容量 KVA	1250	1250
	开断转移电流 A	-	1700
	预期短路开断电流 kA	-	50
额定绝缘水平	1min 工频耐受电压相间、对地/ 断开 KV	42/48	42/48
	雷电冲击耐受电压相间、对地/ 断开 KV	75/85	75/85
机械寿命（次）		500	500
SF6 额定气压(20℃时表压 )MPa		0.04~0.05	0.04~0.05

型号	额定电压(kV)	熔断器额定电流(A)	熔断件额定电流(A)	额定开断电流(kA)
XRNT熔断器	12	40	6.3、10、16、20、25、31.5、40	50
	12	100	50、63、71、80、100	50
	12	125	125	50

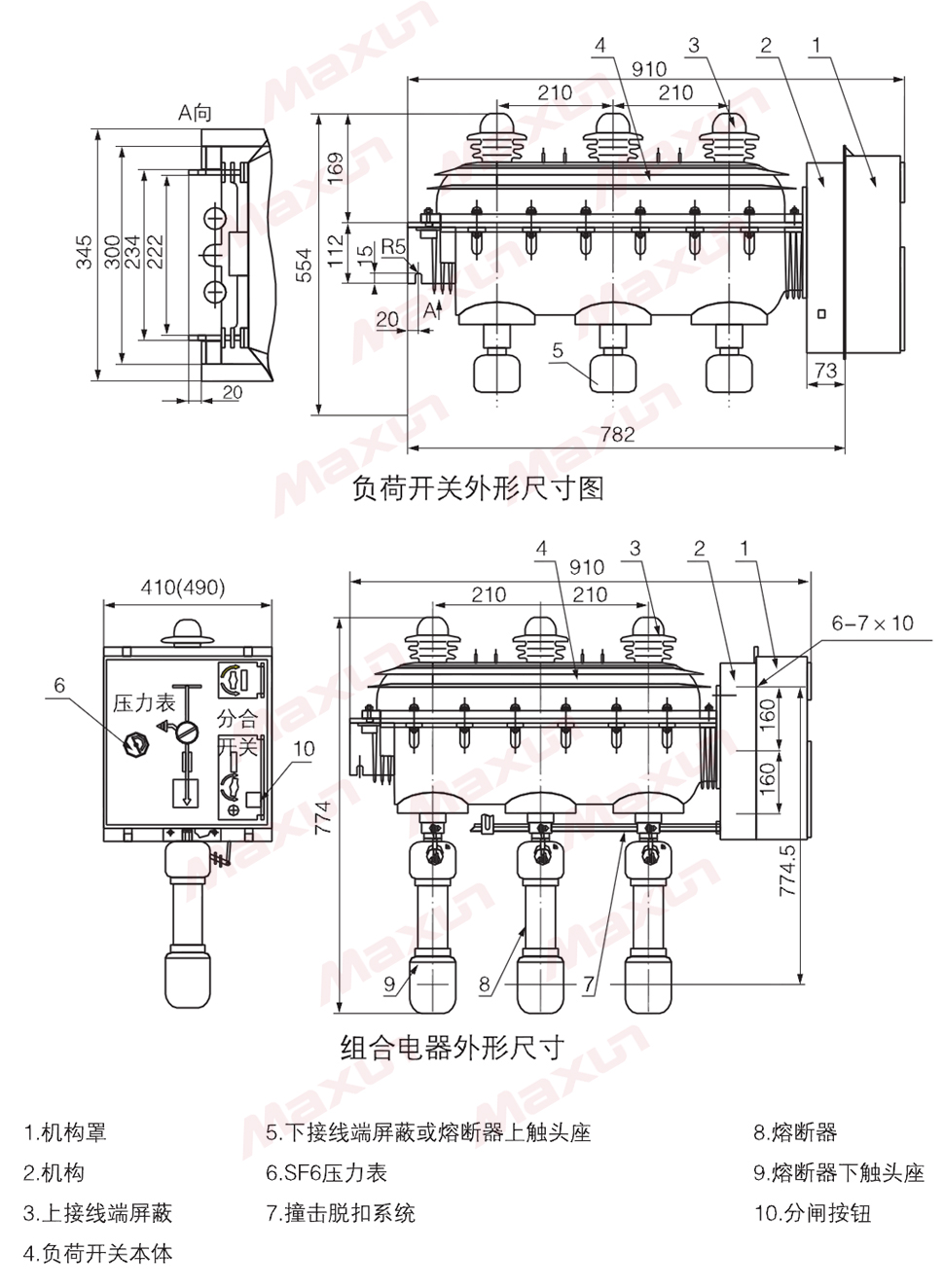

外形及安装尺寸（mm）

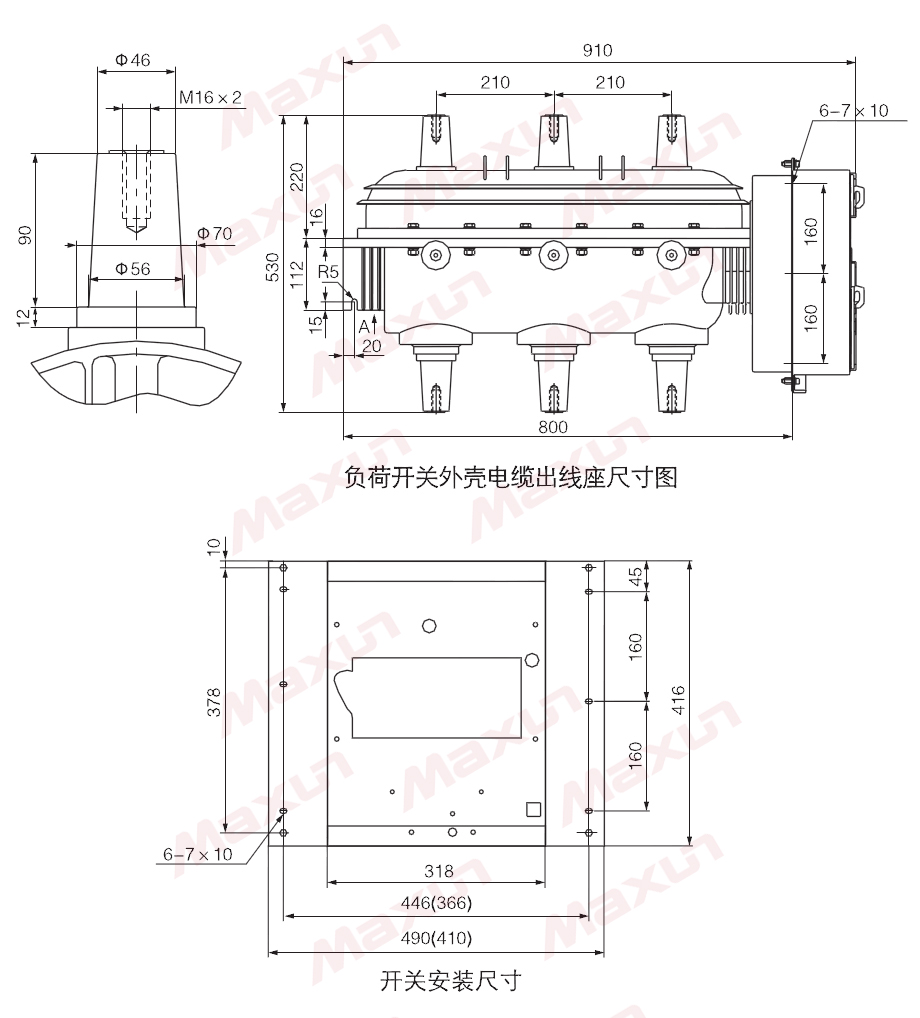

接欧式电缆头型负荷开关外形尺寸图(mm)

结构特点

SF6 气体具有良好的灭弧性能，为了使电弧迅速熄灭，开关在开断电流过程中，动静触头刚分离时便产生电弧，此时，由于永久磁铁的磁场作用，驱动电弧围绕动静触头迅速去游离和冷却，在电流过零时熄灭，熄弧后形成双断口开距具有隔离断口的绝缘水平。这种永磁式旋弧原理，熄灭能力很强，触头烧伤很轻，延长了电气寿命。
