概述

LW3-12(G) 系列户外高压六氟化硫断路器是以六氟化硫气体作为灭弧和绝缘介质的新型户外高压电器。操动机构分 ( Ⅰ型 ) 手动储能弹簧操动机构。（Ⅱ型)电动机储能弹簧操动机构。( Ⅲ型) 直流电磁操动机构三种，各种操动机构与断路器本体完美地组合成一个整体。
本产品与其它 10KV 级户外断路器相比，具有结构简单、灭弧和绝缘性能优异、操作功小，额定参数高，电寿命和不检修周期长等显著优点。使用本产品不但可减少占地面积。降低工程造价和消除火灾危险，而且可以大大提高电力系统的可靠性。

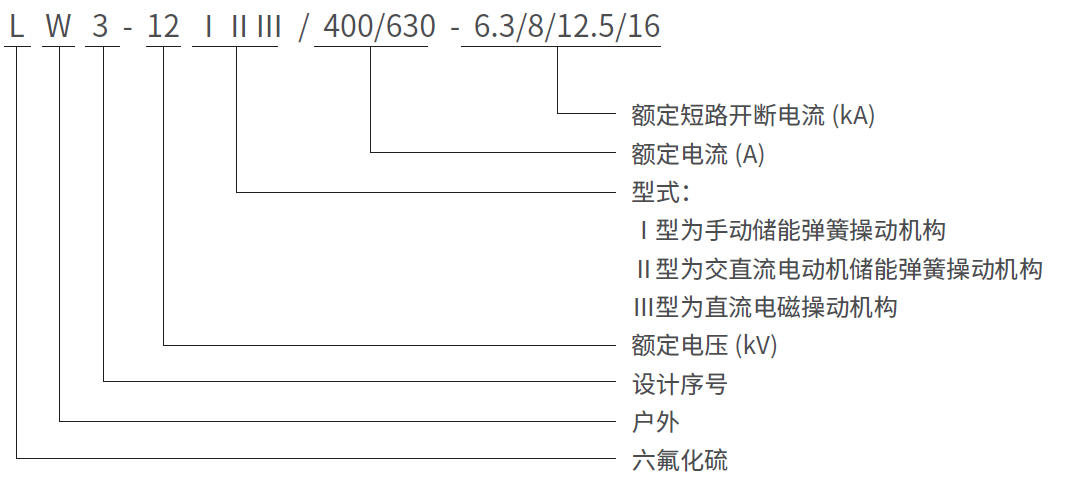

型号及含义

使用环境条件

◆ 周围空气温度上限不超过40℃，不限不超过-45℃；
◆ 风速不大于35m/s；
◆ 海拔不高于1000m，地震烈度不超过8 度；
◆ 环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于95%；
◆ 覆冰厚度不超过10mm；
◆ 安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈振动的场所；
◆ 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。

技术参数

项目		参数
额定电压（kV ）		12
最高工作电压（kV ）		12
额定绝缘水平 断路器所充SF6 气体为0.25Mpa、 20℃ 时	雷电冲击耐压( 峰值）（kA）	75
	工频耐压一分钟（kA）	42
	淋雨耐压试验（kA）	34
	反相冲击耐压（kA）	85
零表压下的绝缘水平	工频耐压一分钟（kV）	30
	反相耐压一分钟（kV）	30
	最高相电压五分钟（kV）	12
额定电流（A ）		400/630
额定短路开断电流（kV）		6.3/8/12.5
零表压下开断电流（A ）		400/630
额定操作顺序	Ⅰ型	O-180s-CO-180s-CO
	Ⅱ、Ⅲ型	O~0.3s-CO-180s-CO
额定关合电流( 峰值）（kA）		16/20/31.5
额定稳定电流( 峰值） （kA）		16/20/31.5
额定热稳定电流（kA）		6.3/8/12.5
额定热稳定时间（s ）		4

外形及安装尺寸（mm）
