U型环

U型挂环是线路上的通用金具，其制作是以热镀锌的圆钢锻制而成，用途较广，可以单独使用，也可以两个串装使用。常作为架空电力线路和变电所联结绝缘子串或钢绞线与杆塔固定时用，连接时采用销钉、眼孔和螺栓连接。
暂无下载文件

全国服务热线：
15858513191

在线咨询

产品介绍

Product introduction

概述

U型挂环是线路上的通用金具，其制作是以热镀锌的圆钢锻制而成，用途较广，可以单独使用，也可以两个串装使用。常作为架空电力线路和变电所联结绝缘子串或钢绞线与杆塔固定时用，连接时采用销钉、眼孔和螺栓连接。

选型表

Instructions for ordering

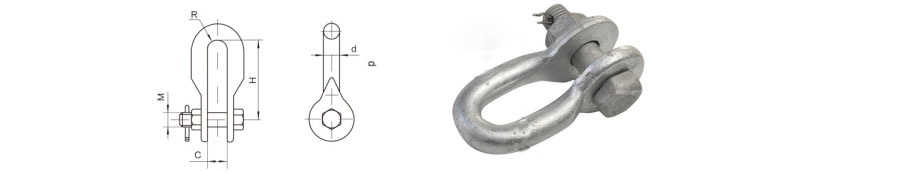

通用设计型号 规格型号 主要尺寸(mm)
标称破坏
载荷(kN)
参考重量
（KG)
C M d H R
U-7 20 16 16 80 10 70 0.44
U-10 22 18 18 85 11 100 0.54
U-12 24 22 20 90 12 120 0.96
U-16 26 24 22 95 13 160 1.47
U-21 30 27 24 100 15 210 2.2
U-25 34 30 26 110 17 250 2.79
U-30 38 36 30 130 19 300 3.75
U-0770 20 16 16 70 10 70 0.5
U-1085 20 18 16 85 10 100 0.6
U-1290 22 22 18 90 11 120 1
U-1695 24 24 20 95 12 160 1.5
U-2110 24 24 20 100 12 210 1.8
U-25110 28 27 24 110 14 250 2.1
U-32130 36 32 28 130 18 320 3
UK-0770 24 16 16 70 12 70 0.5
UK-1085 26 18 16 85 13 100 0.6
UK-1290 26 22 18 90 13 120 1.1
UK-1695 28 24 20 95 14 160 1.5
UK-21100 30 24 20 100 15 210 1.8
UK-32130 36 30 28 130 18 320 3.4
UK-0770T 28 16 16 70 12 70 0.5
UK-1290T 28 22 18 90 13 120 1.1
