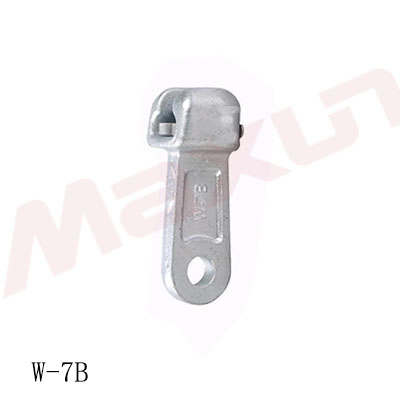

W WS单双联碗头挂板
W WS单双联碗头挂板 - 第1张图

W WS单双联碗头挂板

碗头挂板作为电网建设中重要的连接金具，主要用于连接悬垂线夹与绝缘子串，与其他配件配合起到连接导线和绝缘的作用

暂无下载文件

全国服务热线：
15858513191

在线咨询

产品介绍

Product introduction

概述

碗头挂板作为电网建设中重要的连接金具，主要用于连接悬垂线夹与绝缘子串，与其他配件配合起到连接导线和绝缘的作用

选型表

Instructions for ordering

单联碗头挂板

通用设计型号 规格型号 主要尺寸(mm)
标称破坏
载荷(kN)
参考重量
（KG)
φ b H A B
W-7A 20 16 70 34.5 19.2 70 0.8
W-7B 20 16 115 34.5 19.2 70 0.92
W1-10 20 18 85 34.5 19.2 100 0.9
W1-12 24 20 85 34.5 19.2 120 1.3
W-30 39 32 110 51 27.5 300 3.5
W-0770 20 16 70 34.5 19.2 70 0.8
W-07115 20 16 115 34.5 19.2 70 1
W-1085 20 16 85 34.5 19.2 100 1.1
W-1290 24 16 90 34.5 19.2 120 1.6
W-1695 26 18 95 42.5 23 160 1.9
W-32110 33 28 110 51 27.5 320 4.2

双联碗头挂板

通用设计型号 规格型号 主要尺寸(mm) 标称破坏
载荷(kN) 		参考重量
（KG)
C H M A B
WS-7 20 70 16 34.5 19.2 70 0.97
WS-10 20 85 18 34.5 19.2 100 1.7
WS-12 24 85 22 34.5 19.2 120 3.81
WS-16 26 95 24 42.5 23 160 2.6
WS-21 30 100 27 51 27.5 210 4.3
WS-20D 30 100 27 42.5 23 200 4.3
WS-30 36 110 36 51 27.5 320 5.7
WS-0770 20 70 16 34.5 19.2 70 0.97
WS-1085 20 85 18 34.5 19.2 100 1.7
WS-1290 20 90 22 34.5 19.2 120 1.7
WS-1695 22 95 24 42.5 23 160 2.6
WS-21100 24 100 24 42.5 23 210 3.8
WS-25100 28 100 27 51 27.5 250 4.3
WS-32110 32 110 30 51 27.5 320 5.7
