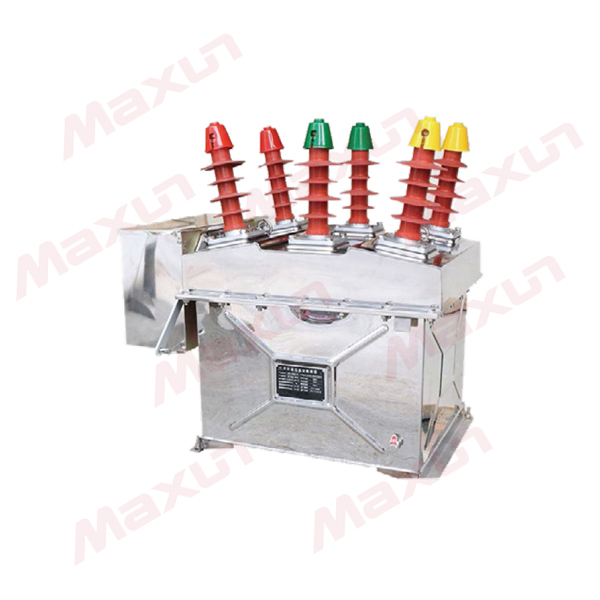

概述

ZW8-12(G) 系列户外高压真空断路器为额定电压 12kV，三相交流 50Hz 的高压户外开关设备，主要用来开断、关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用 SMC 绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
ZW8-12G 是由 ZW8-12 断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。本系列产品的操动机构为 CT23 型弹簧储能操动机构，分为电动和手动两种。断路器具有合闸涌流控制功能，满足控制及测量要求。配电子控制单元，可实现“四遥”监控。

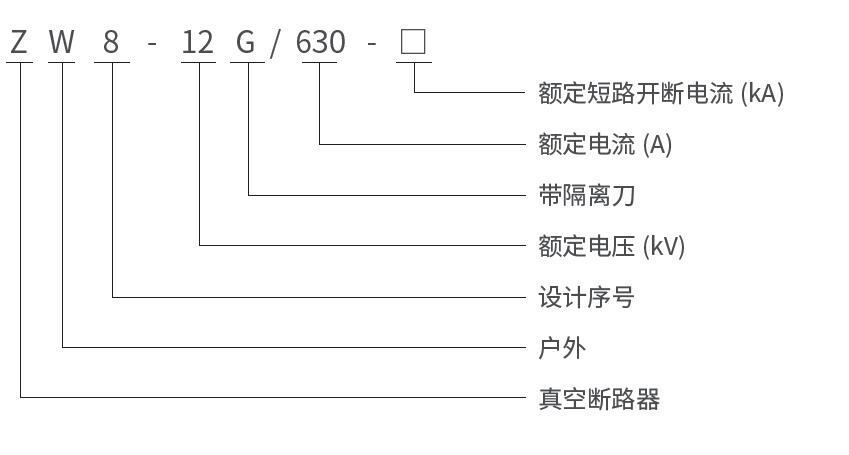

型号及含义

技术参数

型号		ZW8-12(G)/630-6.3kA	ZW8-12(G)/630-12.5kA	ZW8-12(G)/630-20kA
额定电压（kV）		12
额定电流（A）		630
额定短路开断电流（kA）		6.3	12.5	20
额定短路关合电流( 峰值）（kA）		16	31.5	50
额定峰值耐受电流（kA）		16	31.5	50
额定短时耐受电流（kA）		6.3	12.5	20
额定绝缘水平	雷电冲击耐压( 峰值）（kV）	75
	1min 工频耐压（kV）	42
额定操作顺序		分 -0.3s- 合分 -180s- 合分
机械寿命（次）		10000
额定短路开断电流开断次数（次）		30
操动机构额定合闸电压（V）		110，220
操动机构额定分闸电压（V）		110，220
触头开距（mm）		11±1
超行程( 触头弹簧压缩长度)（mm）		3±0.3
三相分、合闸不同期性（ms）		≤ 2
触头合闸弹跳时间（ms）		≤ 2
平均分闸速度（m/s）		1.0±0.2
平均合闸速度（m/ s）		0.7±0.15
分闸时间	最高操作电压下（ms）	15-50
	最低操作电压下（ms）	30-60
合闸时间（ms）		25-50
各相主回路电阻（mo）		≤ 120( 带 G ≤ 200)
动静触头允许磨损累计厚度（mm）		3
重量（kg）		152（带 G≤ 200）
相间中心距离（mm）		175±1.5

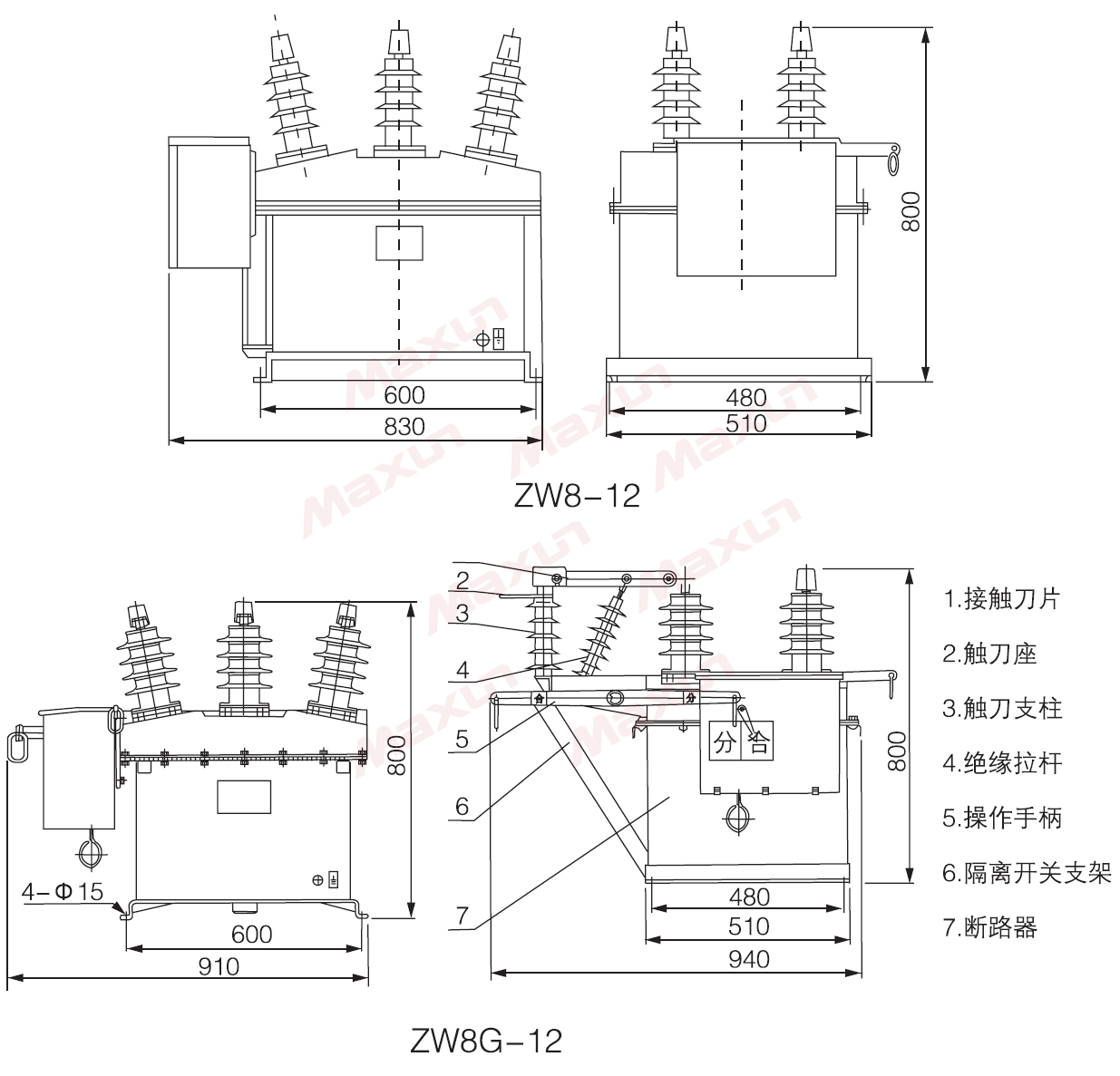

外形及安装尺寸（mm）
