概述

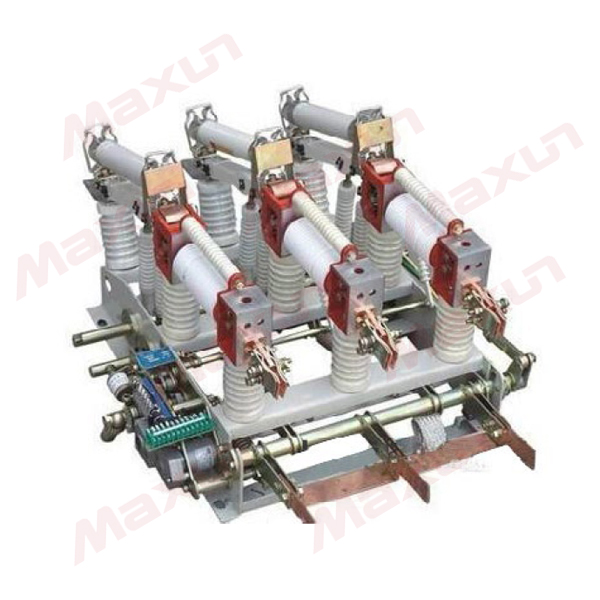

FZN21-12D/T630-20、FZN21-12DR/T125-31.5 户内隔离真空负荷开关- 熔断器组合电器型高压真空负荷开关及组合电器用于三相交流12KV、50Hz 的配电系统中，具有结构紧凑、体积小、重量轻、寿命长、关合开断能力强、安全可靠等优点，与熔断器配合使用(简称组合电器)，可替代造价较高的断路器，其操作和维护简单方便。

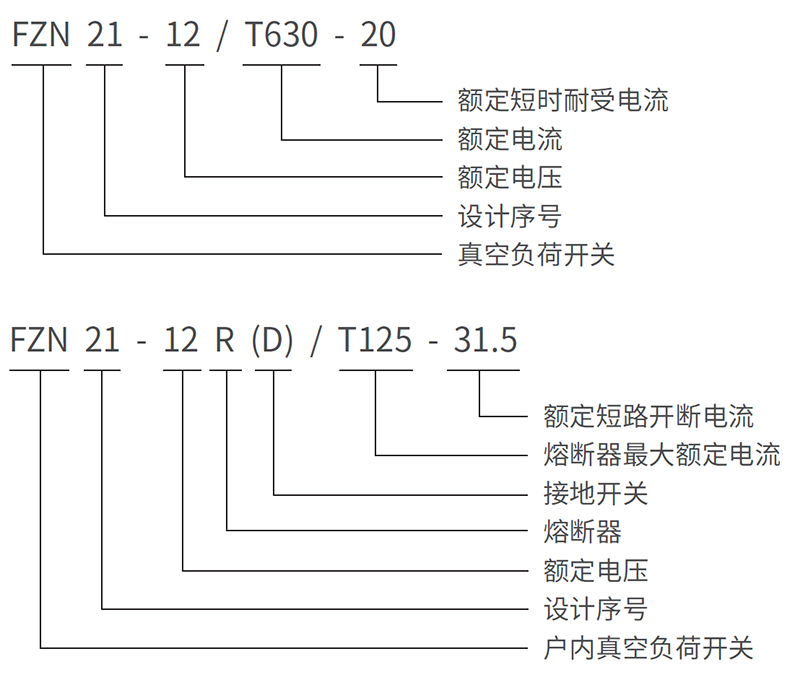

型号及含义

使用环境条件

◆ 海拨高度≤ 1000m；
◆ 周围环境温度-25℃ ~+40℃；
◆ 相对湿度：日平均值不大于95%，月平均值不大于90%；
◆ 无导电性尘埃、腐蚀性气体和水蒸气的场所；
◆ 无火灾和爆炸危险的场所；
◆ 无剧烈震动、倾斜度小于3°的场所。

技术参数

型号	FZN21	FZRN21
额定电压（KV）	12	12
额定电流（A）	630	125
额定短路关合电流（KA）	50	50
额定短路开断电流( 组合电器) （KA）	-	31.5
额定有功负载开断电流（A ）	630	630
4S 热稳定电流（KA ）	20	-
动稳定电流（KA ）	50	-
1min 工频耐受电压（KA ）	42(断口 48)	42(断口 48)
雷电冲击耐受电压（KA ）	75(断口 85)	75(断口 85)
机械寿命（次）	10000	10000
额定转移电流（组合电器）（ A ）	-	3150
电动机操作电源电压（V ）	交直流110、220	交直流110、220

结构特点、性能及外形安装尺寸(mm)

FZN21-12 型户内隔离真空负荷开关及组合电器主要由框架、隔离开关( 或熔断器充当隔离开关)、真空灭弧室、接地开关、操作机构 等组成。本产品结构紧凑、体积小、寿命长，关合开断能力强、操作维护简便。真空开关配有电操作机构和储能弹簧，可实现快速合 分操作。隔离开关、真空开关，接地开关之间互相联锁，以防止误操作。

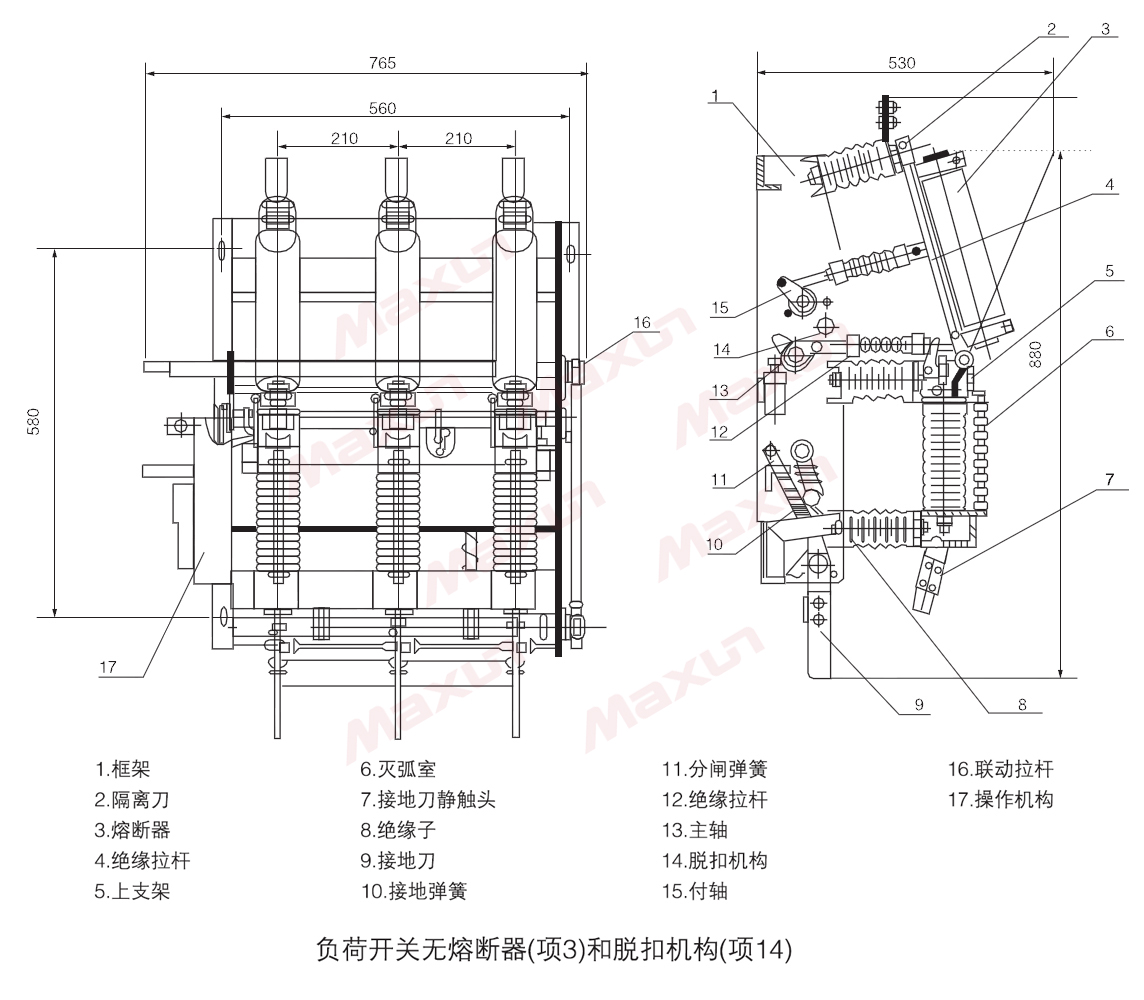

FZN21-12D/T630-20,FZN21-12DR/T125-31.5 户内真空负荷开关- 熔断器组合电器外形尺寸图
