概述

GW9-12(W) 系列户外高压交流隔离开关，为单极结构的高压开关设备，在户外12kV 线路网络中有电压无负载情况下，分、合电路之用。
设有固定拉钩和自锁装置，采用绝缘勾棒操作灵活可靠。其中防污型户外高压隔离开关可满足严重污秽地区用户的要求，可以有效地解决隔离开关在运行中出现的污闪问题。

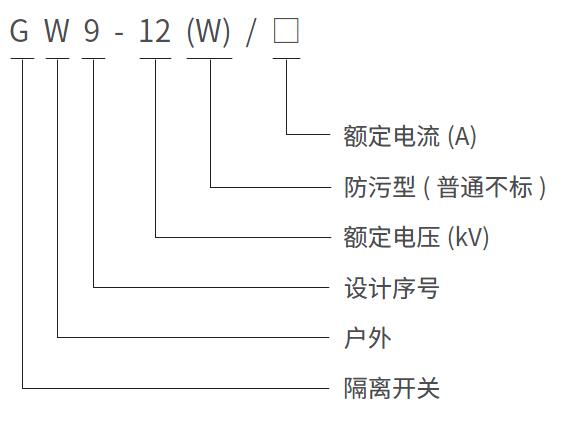

型号及含义

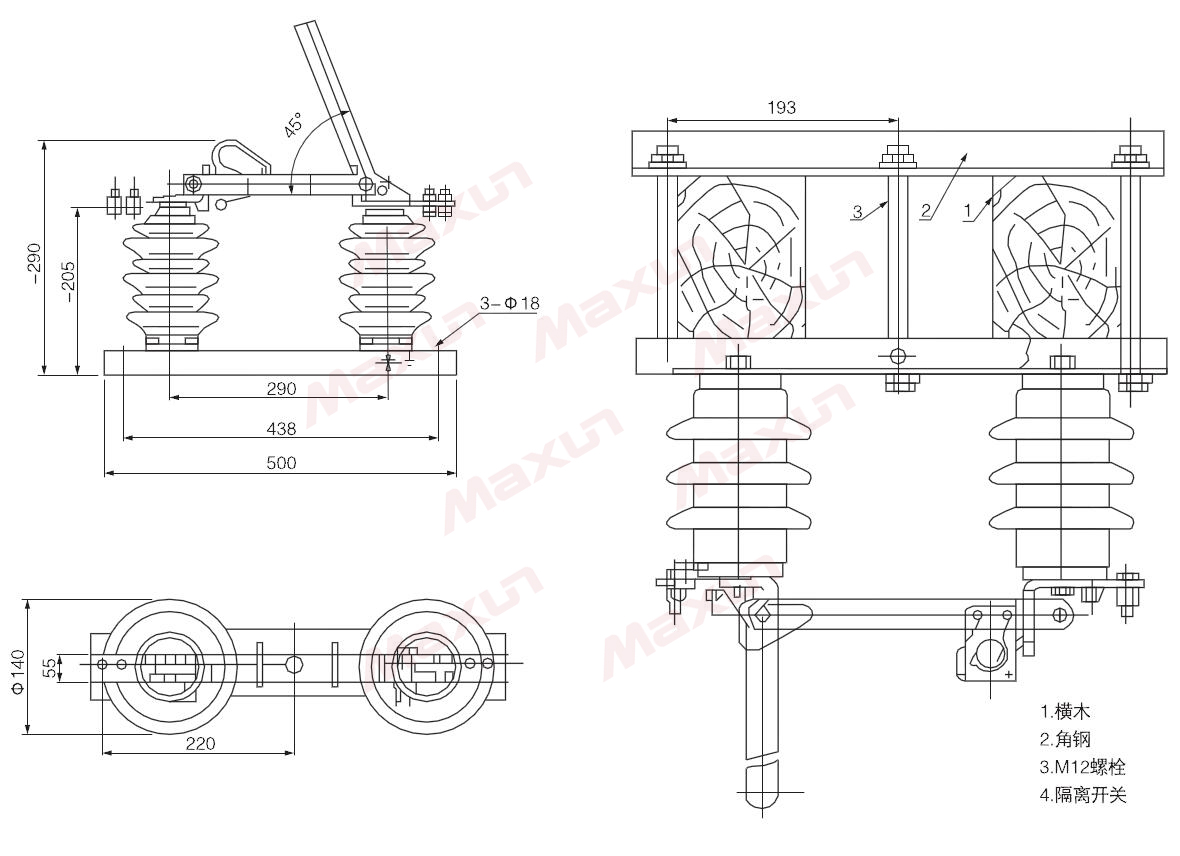

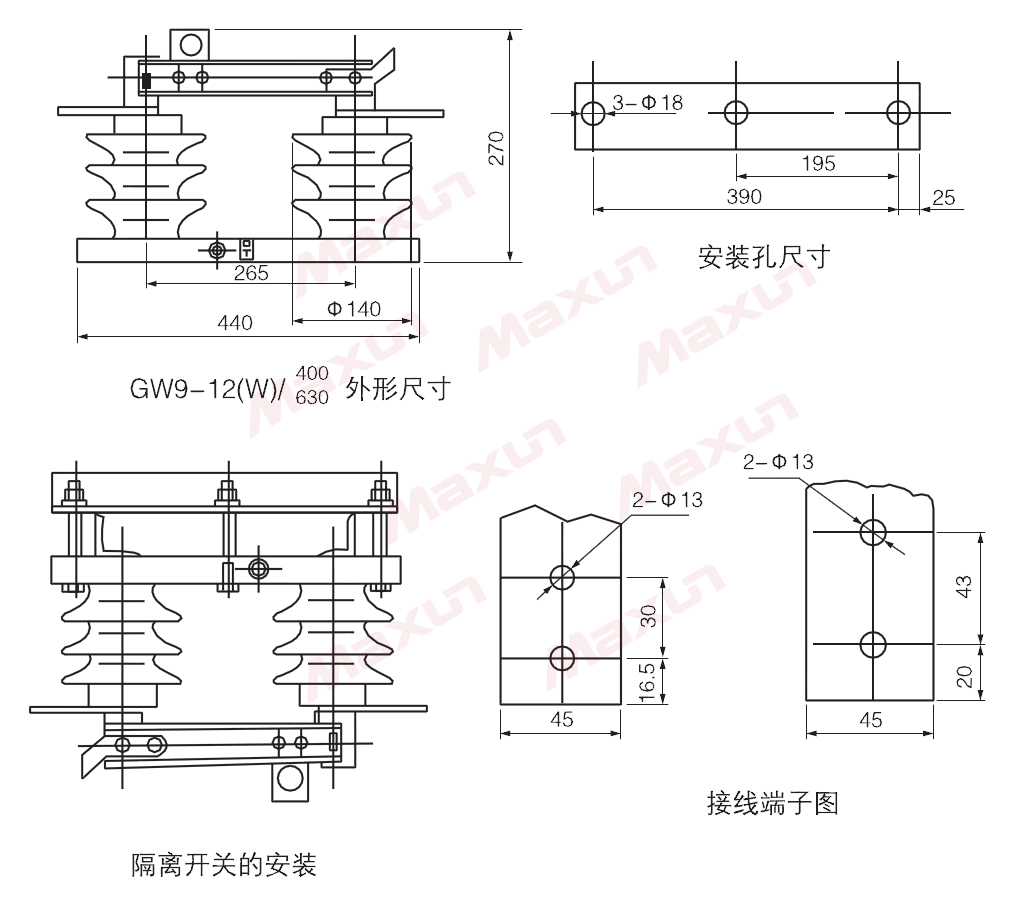

外形及安装尺寸（mm）

项目			参数
额定电压kV			10		15
最高工作电压kV			12		17.5
额定绝 缘水平	1min 工频耐受电压 ( 有效值)	对地kV	42		55
		断口kV	48		65
	雷电冲击耐受电压 ( 峰值)	对地kV	75		105
		断口kV	85		120
额定频率Hz			50
额定电流A			200	400	630	1250
4 秒额定短时耐受电流kA			6.3	12.5	20	31.5
额定峰值耐受电流kA			16	31.5	50	80
爬电距离mm			300		380
机械寿命 次			2000		2000
