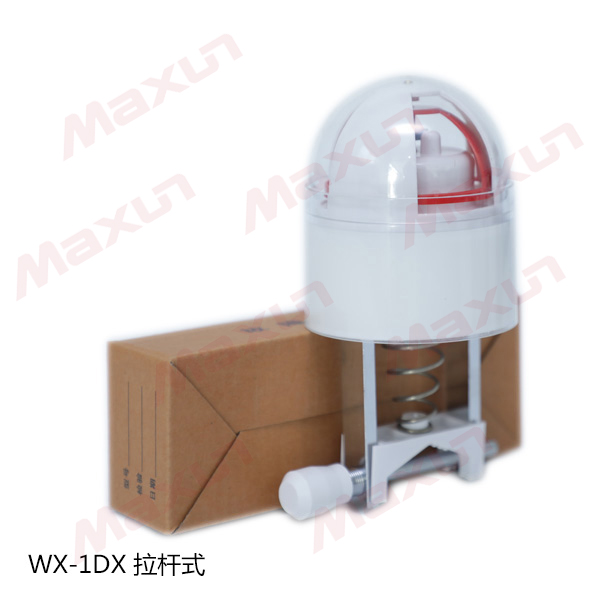

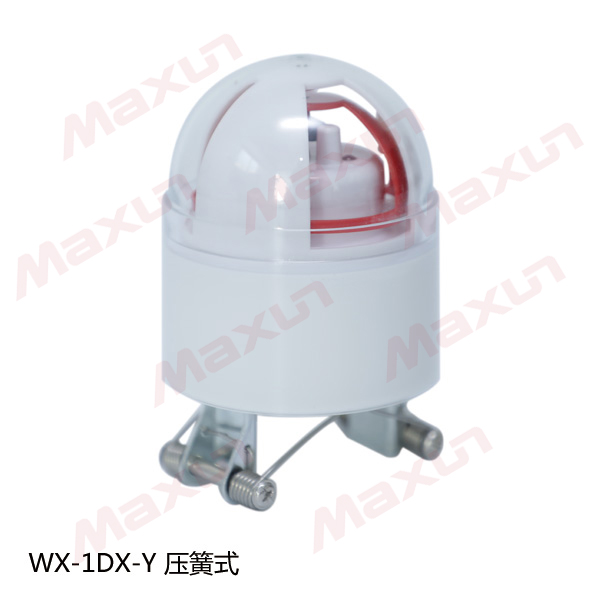

WX-1DX 架空智能型线路故障指示器

? 高性能锂电池，使用寿命可达8 年以上；
? 壳体采用航空及纳米材料制成；
? 电路板由专用芯片及单片机等进口元器件组成；
? 镀镍处理、导磁性极强，可带电安装的卡线结构；
? 采用红色荧光漆，视觉强，夜间光照下可明显指示。

暂无下载文件

全国服务热线：
15858513191

在线咨询

产品介绍

产品介绍

Product introduction

结构特点

功能和效益

? 迅速指明故障线路和故障点，减小停电面积；
? 缩短故障排除时间，提高售电量和供电可靠性；
? 准确指示瞬间故障，利于排除供电隐患；
? 为查找隐藏永久性故障点提供了技术手段；
? 缩短故障点的查找时间，减轻了巡查人员劳动强度；
? 界定故障责任区，明确责任人；
? 避免传统多次拉路合闸巡线给电力设备带来影响。

技术指标

? 适用电压等级:U ≥ 6KV
? 适用导线电流:I ≤ 600A
? 适用导线线径:16mm2 ≤ d ≤ 240mm2
? 动作响应时间:0.06S ≤ t ≤ 3S
? 动作复位时间：6、12、24、36/小时可选
? 使用环境温度：-35 ≤ T ≤ +75
? 动作次数：≥ 5000 次
? 静态功耗: ≤ IOμW

工作原理

短路检测原理：根据短路现象，在短路瞬间电流正突变，保护动作停电作为动作依据。

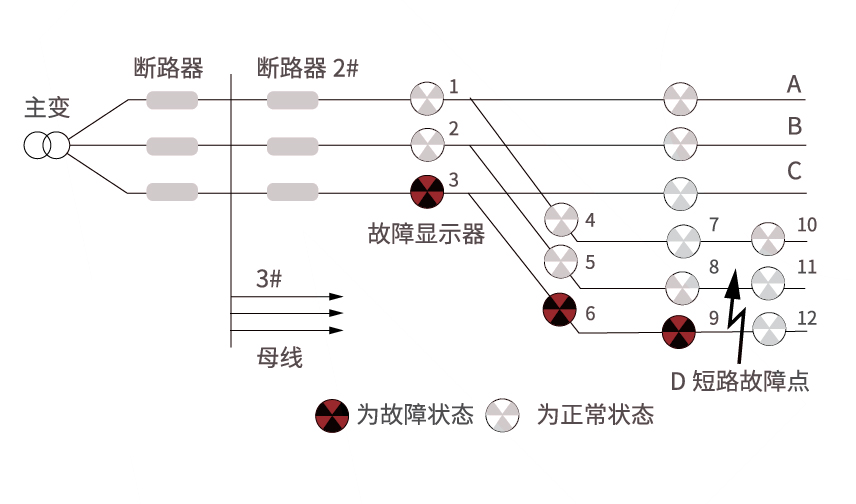

用于判断短路的故障指示原理图：

由2# 线B 相2、5、8 指示器和2#C 相3、6、9 指示器翻红牌显示而11 指示器和12 指示器仍为白色，即可判断出口点发生故障。
