XRNP互感器保护用高压限流熔断器

XRNP互感器保护用高压限流熔断器

本产品使用于户内交流50Hz，额定电压3.6-40.5KV 系统作为电压互感器的过载及短路保护之用。（通过了国家高压电器质量监督检测中心型式试验，产品符合GB15166.2 和IEC282-1)。
暂无下载文件

全国服务热线：
15858513191

在线咨询

产品介绍

Product introduction

概述

本产品使用于户内交流50Hz，额定电压3.6-40.5KV 系统作为电压互感器的过载及短路保护之用。（通过了国家高压电器质量监督检测中心型式试验，产品符合GB15166.2 和IEC282-1)。

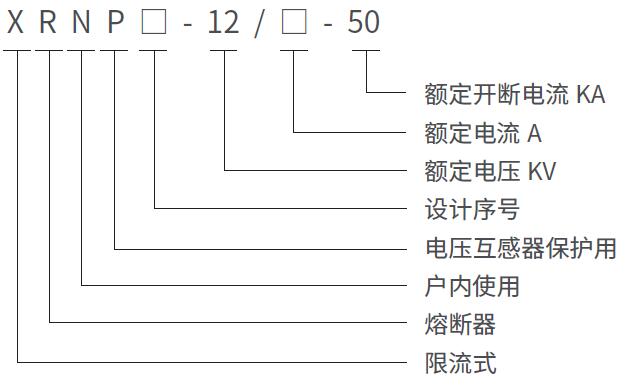

型号及含义


主要特点

◆ 溶断器能开断额定开断电流50KA 及以下的任何故障电流；
◆ 时间一一电流特性；
◆ 限流特性。

选型表

Instructions for ordering

主要参数

 额定电压 (kV)   额定弯曲负荷 (kN)   标称放电电流下的残压( 峰值 kV)   2ms 方波电流( 幅值 A)
 XRNP1-12/-50   12(10)   0.2,0.5,1,2,3.15   50
 XRNP1-40.5/-31.5   40.5(35)   0.2,0.5,1.2,3.15   50
 XPNR1-24/-50   24(20)   0.2,0.5,1,2,3.15   50
3.6/40.5KV(I) 型熔断件
型号 额定电压Un(kV) 额定电流ln(A) 熔管尺寸(mm) 额定开断电流(KA) 备注
XRNP1 3.6
7.2
12 		0.2 Φ25×195 50 平帽
0.3
0.5
1
2
3.15
5
XRNP1 24 0.2 Φ25×354 50 平帽
0.3
0.5
1
2
3.15
5
XRNP1 40 0.2 Φ25×465 31.51 平帽
0.3
0.5
1
2
3.15
5
3.6/40.5KV(II) 型熔断件
型号 额定电压Un(kV) 额定电流ln(A) 熔管尺寸(mm) 额定开断电流(KA) 备注
XRNP2 3.67.212 6.3 Φ25×195 50 平帽
8
10
16
XRNP2 3.6
7.2
12 		6.3 Φ25×354 50 平帽
8
10
XRNP3 40.5 16 Φ25×465 31.51 平帽
0.3
0.5
1
2
3.15
5
XRNP6 40.5 0.3 Φ40×440 31.5 平帽
0.5
1
2
3.15
5
