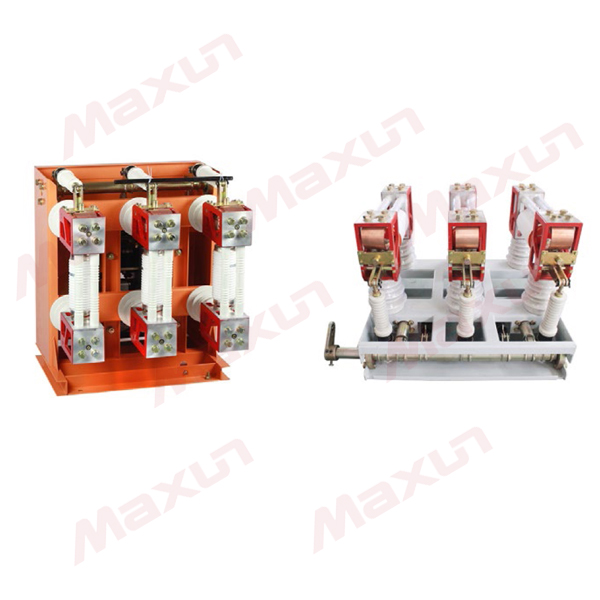

概述

ZN28-12 系列户内高压真空断路器为额定电压 12kV，三相交流 50Hz 的高压户内开关设备。该产品符合B1984-89 标准，该产品总体结构为开关本体与操动机构一体安装和开关本体与操动机构分离安装两种形式。一体式结构即为 ZN28-12 基本型；分体式结构为ZN28A-12 型 , 适用于固定式开关，如 GG-1A(Z) , XGN2 等。该产品可配用 CD17、CD10A 型直流电磁操动机构和 CT17、CT19 型弹簧储能式操动机构。

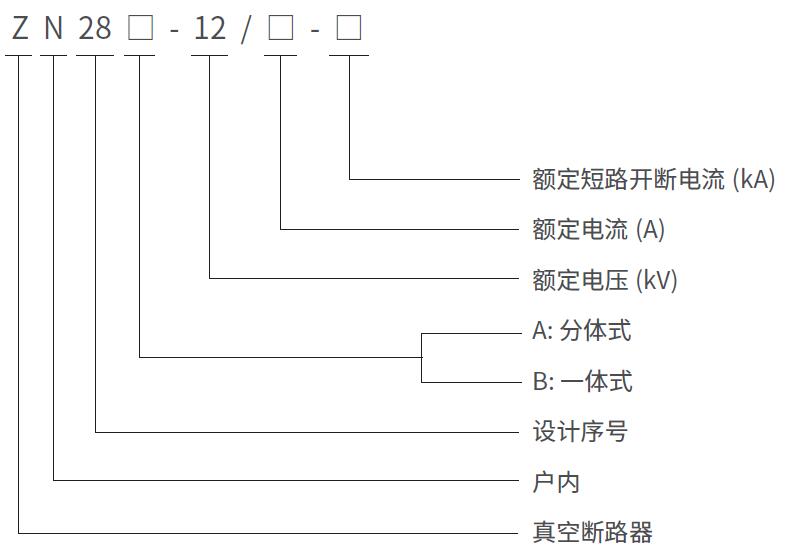

型号及含义

技术参数

项目		20kA	25kA	31.5kA	40kA
额定电压（kV)		12
额定频率（Hz ）		6301000 1250	12501600	1250、16002000、2500	16002500 3150
额定短路开断电流（kA ）		20	25	31.5	40
额定短路关合电流( 峰值）（ kA）		50	63	80	100
额定峰值耐受电流（kA ）		50	63	80	100
4S 额定短时耐受电流（kA ）		20	25	31.5	40
额定绝缘水平	工频耐压(额定开断前后)（kV)	42(断口 48)
	冲击耐压( 额定开断前后)（kV)	75(断口 85)
额定操作顺序		分-0.3 s- 合分 -180 s- 合分
机械寿命 (次 )		10000
额定短路开断电流开断次数 (次 )		30	30	30	20
操动机构额定合闸电压（V ）		110、220	110、220	220	220
操动机构额定合闸电流（A）		71	71	71	128
操动机构额定分闸电压（V）		AC/DC110、220
操动机构额定分闸电流（A）		3.0	1.5
触头开距（mm）		11±1
超行程( 触头弹簧压缩长度) （mm）		4±1
三相分、合闸不同期性（ms ）		≤ 2
触头合闸弹跳时间（ms ）		≤ 2
平均分闸速度( 刚分6mm 高) （m/s）		1.2±0.3
平均合闸速度（m/s）		0.6±0.2
分闸时间	最高操作电压下（s）	≤0.06
	低操作电压下（s）	≤0.08
合闸时间（s ）		≤0.1
各相主回路电阻（μΩ ）		≤50	≤50	≤50	≤35
动静触头允许磨损累积厚度（mm）		3
油缓冲器缓冲行程（mm ）		10

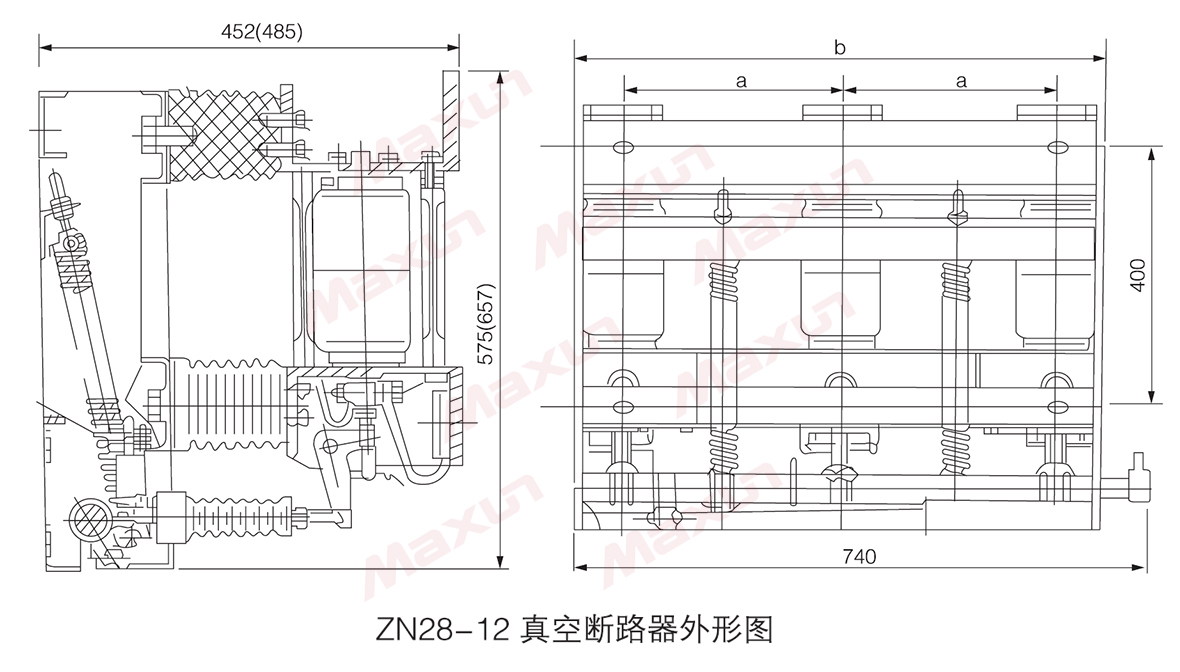

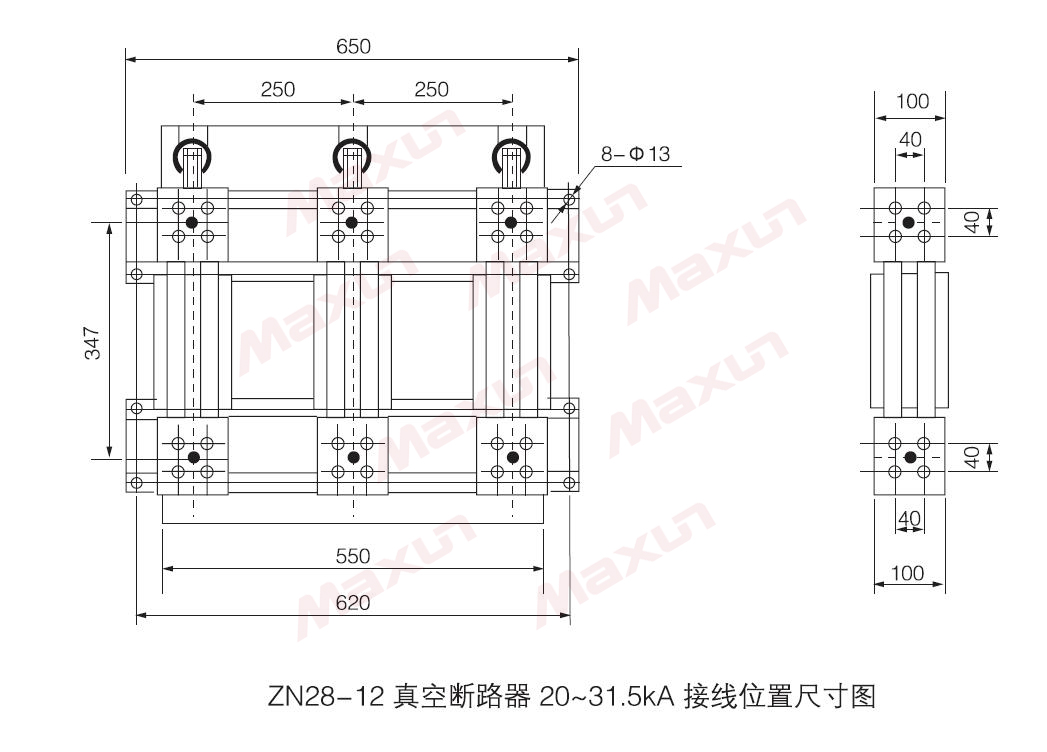

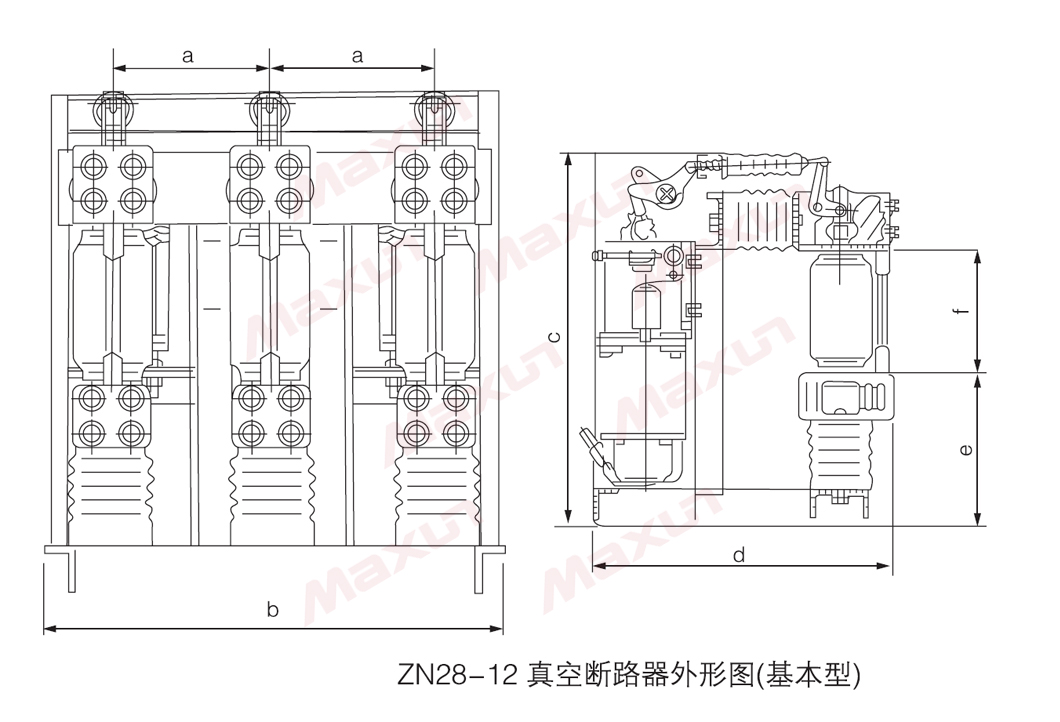

外形及安装尺寸（mm）

代号	20kA、25kA、31.5kA	40kA
a	230	275±1
b	600	690
c	707	840
d	560	652
f	293	342

项目	20kA、25kA、31.5kA		40kA
代号	a	b	a	b
尺寸	250	610	275	690
