概述

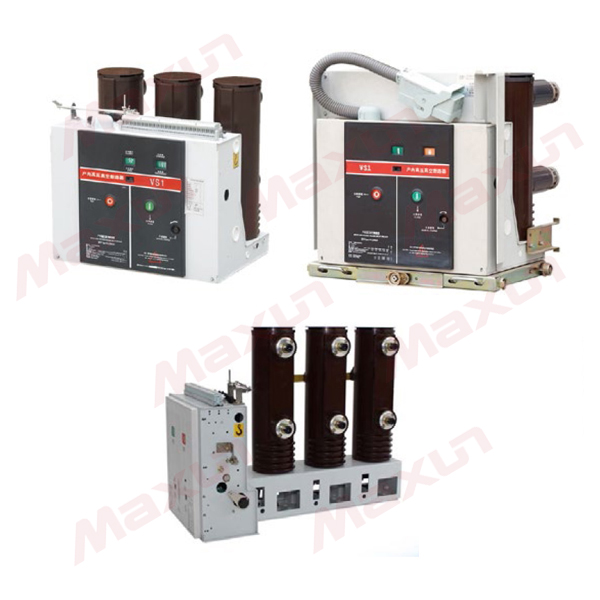

ZN63(VS1)-12 户内高压真空断路器，系三相交流 50Hz 额定电压为 12KV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。该断路器采用操动机构与断路器本体一体式设计，即可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

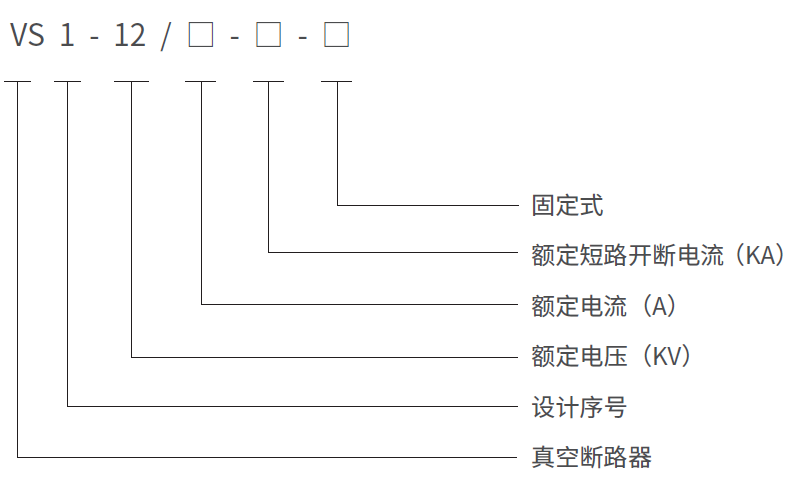

型号及含义

使用环境条件

◆ 空气温度：-15℃ ~+40℃；
◆ 海拨高度：≤ 1000m（若需增高海拔，则额定绝缘水平相应提高）；
◆ 地震强度：不超过 8 度；
◆ 相对湿度：日平均值不大于 95%，月平均值不大于 90%；
◆ 安装场所：无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

技术参数

项目		参数
额定电压（KV ）		12
额定频率（Hz ）		50
额定绝缘水平	1min 工频耐压（KV ）	对地/ 相间 42/48
	雷电冲击耐压（峰值）（KV ）	对地/ 相间 75/85
额定短路开断电流（kA ）		20	25	31.5		40
额定电流（A）		630	630	1250	1600	1250	1600
		1250	1250	2000	2500	2000	2500
额定短时耐受电流（有效值）（KV ）		20	25	31.5		40
额定峰值耐受电流（峰值）（KV ）		50	63	80		100
额定短路关合电流（峰值）（KV ）		50	63	80		100
额定短路电流持续时间（S ）		4
机械寿命（次）		20000
二次回路工频耐受电压（1min）（ V )		2000
额定操作顺序		分 -t- 合分 -t1- 合分

注：20kA、25kA、31.5kA t=0.3s t1=180s; 40kA t=180s t1=180s

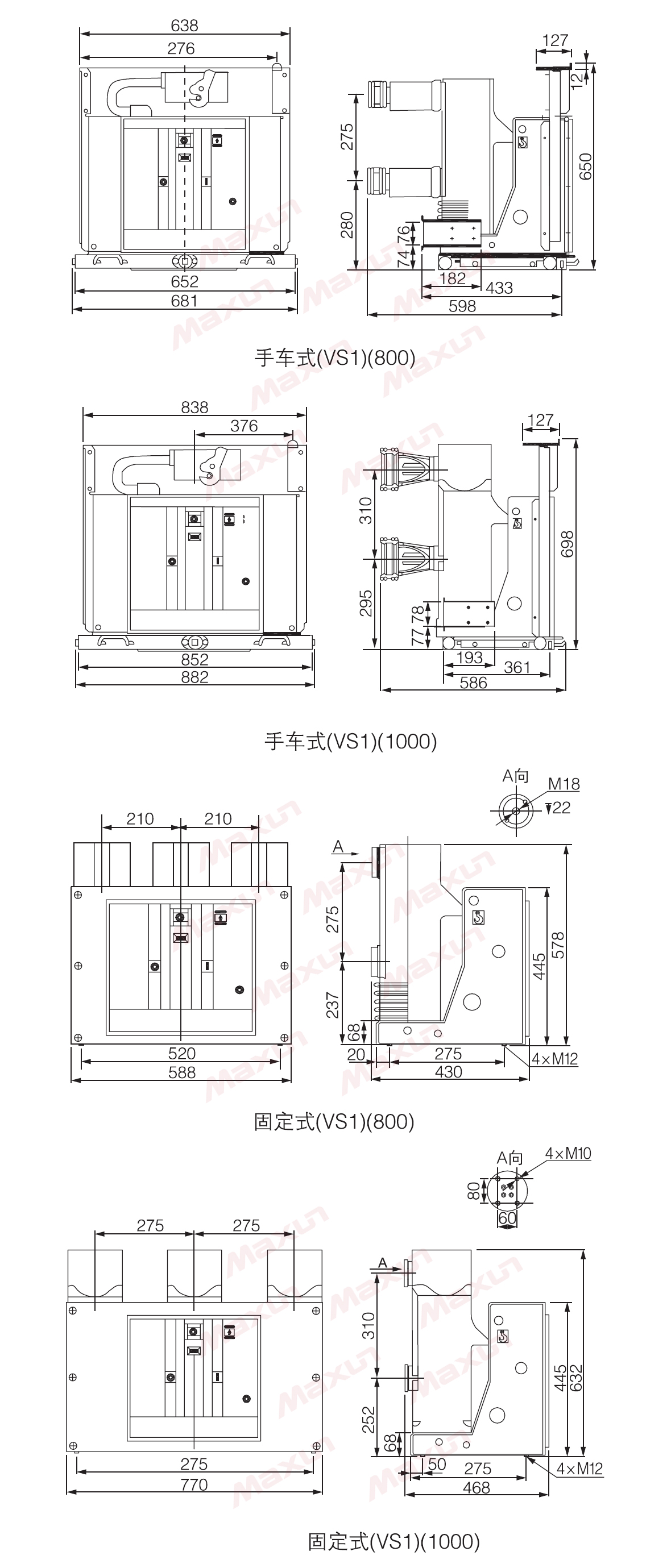

外形及安装尺寸（mm）
