部件说明

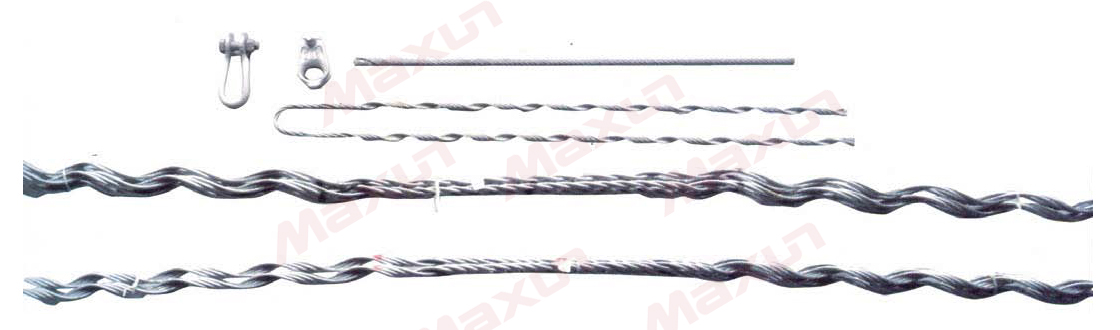

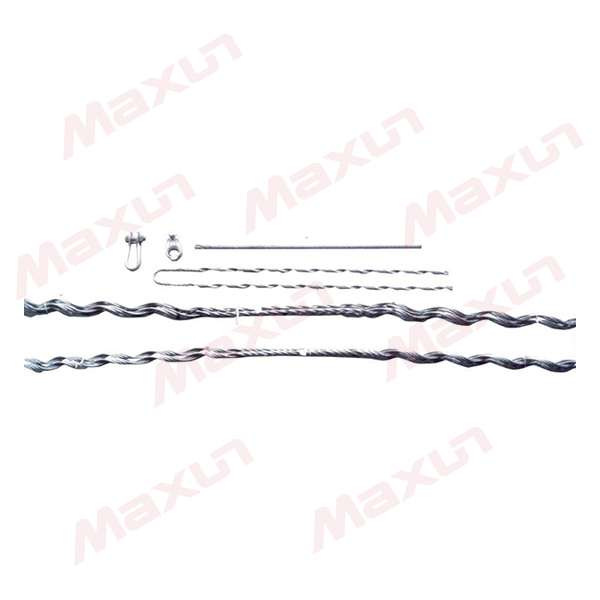

作为压缩耐张线夹的安全备份部分，用于导线压缩耐张线夹外侧，由两套系统组成。其中提供机械张力的系统是由一套预绞式耐张线夹、一套补强接续条、一条钢绞线填充条、一套心型环和一套U 型挂环组成。另外提供电气导流作用的系统是由一套分流条组成。

具体如下：

1．U 型挂环/1 套 2．心型环/1 套 3．预绞式耐张线夹/1 套
4．补强接续条/1 套 5．分流条/1 套 6．填充条/1 套

用途

分担压缩耐张线夹的机械和电气性能，增加整体系统安全系数。

适用场合

用于高压输电线路跨越重要设施（如电气化铁路，高速公路）处，分担了压缩耐张线夹的机械和电气性能，增加整体系统安全系数。
一旦压缩耐张线夹失效，此安全备份线夹可以起到防止导线跌落从而引起更大的事故，给抢修赢得宝贵时间。

性能

电气：安全备份线夹导电性能不低于导线本身。
机械：备份线夹对导线握力为不低于40%RTS 的工作张力。

特点

? 预绞式产品将应力均匀分配到较长的一段导线上，没有应力集中点，有助于减轻微风振动造成的疲劳损坏。
? 此产品对压缩耐张线夹对导线应力集中观象有所缓解，降低压缩耐张线夹的事故概率。
? 此产品减小了压缩耐张线夹引流板螺栓松动的概率，提高了线路安全运行寿命。
? 遇到突发事故可以短期内保证线路顺利运行，便于在时间窗口抢险。
? 操作简单，牢固耐用。

设计目标

? 精确计算预绞式耐张线夹的各相关参数，以保证握紧导线．达到高强度要求，保证握力不低于40%RTS 的工作张力。
? 线夹以一定的长度均匀地缠绕导线外面，将导线所受的应力均匀的分布在一个比其他形式耐张线夹的受力区域大得多的区域上，使导线无应力集中点，保证导线的使用寿命。
? 采用性能优异的原材料，耐腐蚀性好，避免电化学腐蚀，又能够满足机械设计要求。
? 安装简单，可快捷简便地手工操作，无需任何专用工具。
? 安装质量易于保证．不需要专门的训练，肉眼即可进行检验，外观简洁美观。

安装注意事项

? 先在线路上安装分流条：
? 在地面安装耐张线夹和不强接续条一侧支腿：
? 在塔上挂点固定耐张线夹组件：
? 安装不强接续条另一侧支腿：
? 如果塔上没有DB 联板挂点，不可安装在三角挂板上，可以考虑安装在耐张线夹钢锚圆环中：
? 安全备份线夹不能适用于间隙型导线。

选型参数表

钢芯铝绞线用备份线夹( GB/T 1179-1983)
产品编号	适用导线型号	材料表		数量
DSDG-185/30	LGJ-185/25 LGJ-185/30	分流条	CS-O141	1
		耐张线夹	NL-70/G-4.04	1
		填充条	GJ-70	1
		补强接续条	SLS-0141	1
		心型环	TC-12	1
		U型挂环	UL-7	1
DSDG-240/40	LGJ-240/40 LGJ-240/55	分流条	CS-0145	1
		耐张线夹	BG-100-4.37	1
		填充条	GJ-100	1
		补强接续条	SLS-0145	1
		心型环	TC-12	1
		U型挂环	UL-10	1
DSDG-300/40	LGJ-300/25 LGJ-300/40 LGJ-300/50	分流条	CS-0147	1
		耐张线夹	BG-120-4.78	1
		填充条	GJ-120	1
		补强接续条	SLS-0147	1
		心型环	TC-12	1
		U型挂环	UL-10	1
DSDG-400/35	LGJ-400/35 LGJ-400/50	分流条	CS-0150	1
		耐张线夹	DG-4549-4.78	1
		填充条	GJ-185	1
		补强接续条	SLS-0150	1
		心型环	TC-12	1
		U型挂环	UL-10	1
DSDG-630/45	LGJ-630/45	分流条	CS-0155	1
		耐张线夹	DG-4552-4.78	1
		填充条	LGJ-300/40	1
		补强接续条	SLS-0155	1
		心型环	TC-16	1
		U型挂环	UL-16	1

钢芯铝绞线用备份线夹(GB/T 1179-1983) 适用于220KV 以上
产品编号	适用导线型号	材料表		数量 QTY
DHSDG-400/35	LGJ-400/35 LGJ-400/50	分流条	HCS-0150	1
		耐张线夹	DG-4549-4.78	1
		填充条	GJ-185	1
		补强接续条	HSLS-0150	1
		心型环	TC-12	1
		U型挂环	UL-10	1
DHSDG-630/45	LGJ-630/45	分流条	HCS-0155	1
		耐张线夹	DG-4552-4.78	1
		填充条	LGJ-300/40	1
		补强接续条	HSLS-0155	1
		心型环	TC-16	1
		U型挂环	UL-166	1
