类型

预绞式接续条包括预绞式导线接续条(FHLS)、钢芯铝绞线用全张力接续条(FHFrs). 豌线接续条(FHJLS)、T 型接续条(FHTC)、预绞式接续条( 绞线拉，地线用FHGLS/FHEGLS)、铝包钢绞线用(FHAWLS)、导线接续管补强接续条(FHSLS) 等。

特点

? 强度离：在s 地线接续的机械特征性方面．接续条可完全恢复导地线的机械强度，即可100%达到原导地线 的计算拉断力：
? 耐腐蚀性好：预绞式接续条所用材质和导地线相同，从而保证良好的抗腐蚀性能。不同类型的导地线可分别使用与之相配的接续条：
? 导电性好：用于导地线的预绞式接续条．其内屡磨砂具有良好的鼻电性．因而接续后导线的通流能力不受影。实际运行中由于拉伸的作甩导电性能会愈来愈好：
? 安装方便：接续条的安装迅速、简单、方便。操作安装不受导缝带电与否的影响，可避免为修复操作导地线而造成的停电：
? 适应性强：量轻、富有弹性，对振动疲劳的耐受能力强。

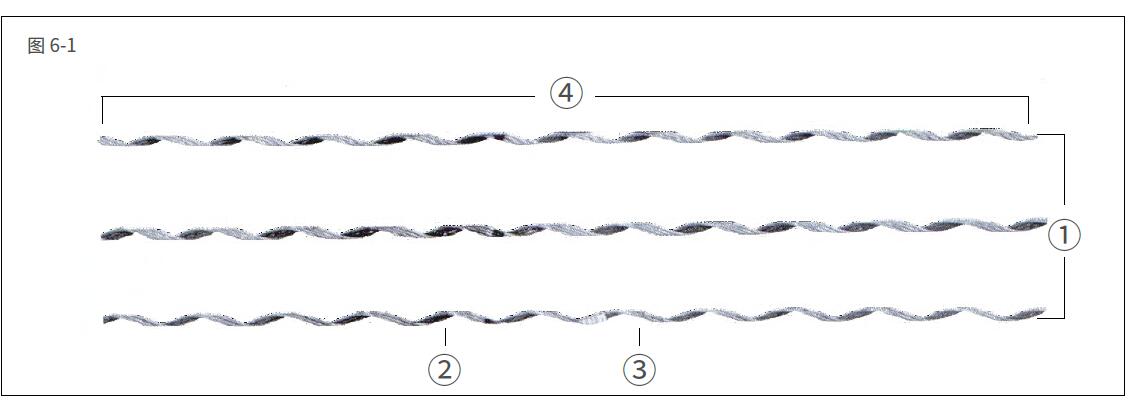

部件说明（图6-1）

① 分组条：一般由2 组、3 组或4 组预绞丝组成，内表面喷砂处理
② 安装颅别标记：用不同的颜色区分产品型号，同时标记于产品中心作为安装标记以便于安装
③ 标签：标明产品型号及尺寸
④ 长度：详见选型表

用途

预绞式导线接续条仅仅被设计作为单独的外接组件，用于高压线路(< 345kV)。

特点

? 对于单一材质的导线，例如：全铝、铝合金或铜导线，接续条可恢复100%的机械强度．而且在接续长度内能大大改善导线的导电性能；
? 对于钢芯铝绞线来说．导线接续条可以恢复铝导线100%的强度和10%的钢芯强度，同时安装导线接缨条的范围内，导电性能大大提高；
? 公司还提供预坟式护线条、预绞式短护线条以及预绞式悬垂线夹辞产品可以用于导线修复。

使用说明

? 对于钢芯铝绞线来说- 导线接续条可以恢复铝导线的强度．但不能恢复钢芯的强度，当钢芯有破坏的迹象时，可以选用全张力接续条：
? 所有的导线，不管使用过与否，在安装导线接续条前必须将导线彻底清洁打磨去除氧化层直至露出光泽。在安装产品以前必须用高质量的、导线相匹配的导线脂涂在导线表面：
? 允许在导线接续条上进行搭接。在搭接夹片安装之前，导线必须彻底打磨涂上导电脂，同时接续条的外表面也必须彻底打磨去除可能出现的化层及胶，在接续条的搭接区域也需涂上导电脂：

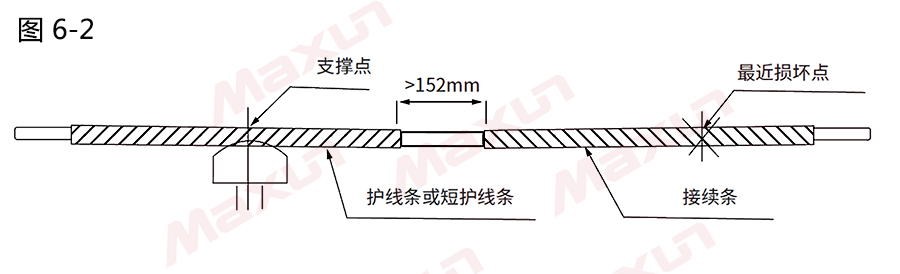

? 当接线条的中点和导线上的损坏点对齐安装时，接续条的尾端距已安装好的预绞式护线条或预绞式短护线条的尾端不能小于152mm。只有导线的损坏点在支撑点或在最近损坏点之外，才可以采用这种接续条，并发挥接续条的上述维修功能( 图6-2)；
? 预绞式导线接续条设计用于特定的场合并且只能使用一次。任何情况下都不要重复使用或修改产品。

表6-1 预绞式导线接续条（铝绞线用）选型表

DUT763-2001 标准型号	适用导线直径范围(mm)		适用导线类型(GB1179-83) 铝绞线 AAAC	参考线夹长度 (mm)	线夹重量 (kg)	色标
	最小	最大
JL-95/L	12.24	12.78	95	1168	0.42	橙
JL-120/L	13.83	14.40	120	1321	0.60	红
JL-150/L	15.72	16.36	150	1702	1.05	黄
JL-185/L	17.05	17.78	185	1778	1.23	橙
JL-210/L	18.53	19.30	210	2007	1.94	黑
JL-240/L	19.31	20.12	240	2108	2.15	紫
JL-300/L	21.62	22.50	300	2515	2.79	橙
JL-400/L	25.61	26.67	400	3073	4.81	绿
JL-500/L	27.72	30.05	500	3581	7.76	红

表6-2 预绞式导线接续条（钢芯铝绞线用）选型表

DUT763-2001 标准型号	适用导线直径范围(mm)		适用导线类型(GB1179-83) 铝绞线 AAAC	参考线夹长度 (mm)	线夹重量 (kg)	色标
	最小	最大
JXT-7106	4.50	4.67	10/2	530	0.05	紫
JXT-7110	5.39	6.87	16/3	580	0.05	绿
JXT-7116	6.88	7.89	25/4	690	0.11	黄
JXT-7120	7.90	8.93	35/6	790	0.15	红
JXT-7123	8.94	9.32		860	0.17	绿
JXT-7124	9.33	10.51	50/8	970	0.25	黑
JXT-7127	10.52	11.27		1020	0.25	棕
JXT-7129	11.28	12.23	50/30，70/10	1070	0.34	蓝
JXT-7131	12.24	13.25		1169	0.42	橙
JXT-7133	13.26	13.82	70/40，90/15	1300	0.60	黑
JXT-7134	13.83	14.40	95/20	1321	0.60	红
JXT-7135	14.41	15.71	120/7，120/20	550	0.87	蓝
JXT-7137	15.72	16.36	95/55，120/25，150/8	1702	1.05	黄
JXT-7138	16.37	17.04	150/20	1750	1.20	棕
JXT-7139	17.05	17.78	150/25，150/35	1778	1.23	橙
JXT-7140	17.79	18.52	170/70，185/10	1960	1.88	绿
JXT-7141	18.53	19.30	185/25，185/30，210/10	2007	1.94	黑
JXT-7142	19.31	20.12	185/40，210/25	2108	2.15	紫
JXT-7143	20.13	20.96	210/35，210/50	2130	2.18	红
JXT-7144	20.97	21.61	240/30	2180	2.20	蓝
JXT-7145	21.62	22.50	240/40，240/55	2515	2.79	橙
JXT-7146	22.51	23.60	300/15，300/20	2670	3.80	橙
JXT-7147	23.61	24.59	300/25，300/40，300/50	2740	4.22
JXT-7148	24.60	25.60	300/70	2820	4.42	黄
JXT-7149	25.61	26.67	400/25	3073	4.81	绿
JXT-7150	26.68	27.71	400/35，400/50	3230	5.40	黑
JXT-7151	27.72	28.87	400/65	3480	7.44	紫
JXT-7152	28.88	30.05	400/95，500/35，500/45	3581	7.76	红
JXT-7153	30.06	34.37	500/65	3630	7.85	蓝

表6-3 预绞式导线接续条（钢芯铝绞线用）选型表（适用于500kV 线路）

DUT763-2001 标准型号	适用导线直径范围(mm)		适用导线类型(GB1179-83) 铝绞线 AAAC	参考线夹长度 (mm)	线夹重量 (kg)	色标
	最小	最大
JXT-146	22.51	23.60	300/15， 300/20	2670	3.80	橙
JXT-147	23.61	24.59	300/25，300/40， 300/50	2740	4.22
JXT-148	24.60	25.60	300/70	2820	4.42	黄
JXT-149	25.61	26.67	400/25	3073	4.81	绿
JXT-150	26.68	27.71	400/35，400/50	3230	5.40	黑
JXT-151	27.72	28.87	500/65	3480	7.44	紫
JXT-152	28.88	30.05	400/95，500/35， 500/45	3581	7.76	红
JXT-153	30.06	34.37	500/65	3630	7.85	蓝
