用途与结构

预绞式护线条用来保护导线免受振动，线夹压应力、磨擦、电弧和一切外来的其它扭伤。预绞式短护线条在导线振动不严重的情况下，可在较多 跨距的线路上保护导线不受电弧、磨豫或其它损伤。它们也可作为修补条．用来修补已受到损伤的导线，使它恢复原来的机械强度及导电性。可用来保护分支线条．使导线分支点上避免受到由于电弧和磨擦所引起的损伤。

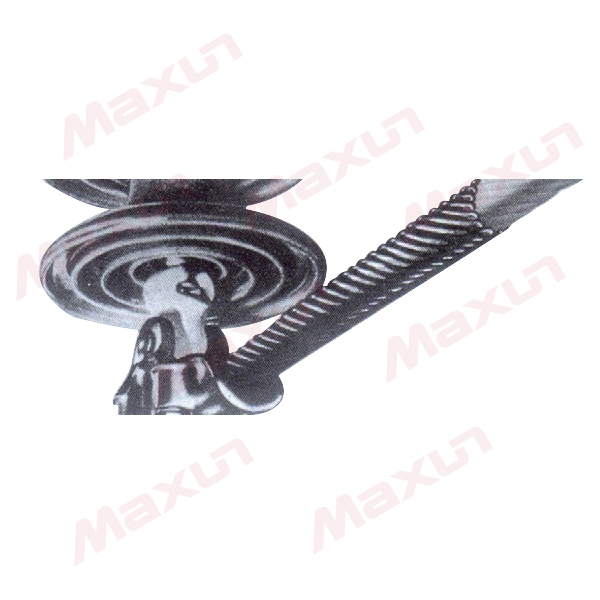

预垃式护线条和预绞式短护线条的结构简单，一组预绞丝形成空管．包囊导线时产生握紧力．从而保护导线。

特点

? 磨损小：由于护线条和短护线条紧握导线，避免了导线滑移，因而可以把导线的磨损减至最小；
? 防松动：由干预绞丝具有握紧弹性，可保证长期不松动；
? 耐腐蚀性好：线条经过防锈处理，从而保证较强的耐腐蚀性；
? 安装简单：无需任何专用工具，徒手就可快捷简便地现场安装，一个人即可完成：
? 安装质量易于保证：不需专门训练．肉眼可进行检验，外观简洁美观；
? 通用性能强：可与多种金具配套使用。

接续说明

? 当钢芯铝绞线最外层铝线及铝线导线中最外层铝线有小于25% 的线条发生破断时．可采用预饺式短护线条修复，可恢复100%的机械和电气性能；
? 当钢芯铝绞线最外层铝线及铝线导线中最外层铝线有25%~50%的线条发生破断时，可采用预绞式护线条修复．可恢复100% 的机械和电气性能；

表5-1 预交丝护线条

DUT763-2001 标准型号	产品型号	适用导线	主要尺寸 (mm)			每组根数	重量(kg)
			D	d	L
HL-95/15	FYH-95/15	LGJ-95/15	3.6	11.4	1400	13	0.5
HL-95/20	FYH-95/20	LGJ-95/20	3.6	11.4	1400	13	0.5
HL-95/55	FYH-95/55	LGJ-95/55	3.6	13.3	1500	16	0.6
HL-120/7	FYH-120/7	LGJ-120/7	3.6	12.0	1400	14	0.6
HL-120/20	FYH-120/20	LGJ-120/20	3.6	12.5	1400	14	0.6
HL-120/25	FYH-120/25	LGJ-120/25	3.6	13.0	1400	14	0.6
HL-120/70	FYH-120/70	LGJ-120/70	4.6	14.9	1800	14	0.8
HL-150/8	FYH-150/8	LGJ-150/8	3.6	13.3	1500	16	0.6
HL-150/20	FYH-150/20	LGJ-150/20	3.6	14.7	1500	16	0.7
HL-150/25	FYH-150/25	LGJ-150/25	3.6	14.2	1500	16	0.7
HL-150/35	FYH-150/35	LGJ-150/35	3.6	14.5	1500	16	0.7
HL-185/l0	FYH-185/10	LGJ-185/10	4.6	14.9	1800	14	1.2
HL-185/25	FYH-185/25	LGJ-185/25	4.6	15.7	1800	14	1.3
HL-185/30	FYH-185/30	LGJ-185/30	4.6	15.7	1800	14	1.3
HL-185/45	FYH-185/45	LGJ-185/45	4.6	16.3	1800	14	1.3
HL-210/10	FYH-210/10	LGJ-210/10	4.6	15.9	1800	14	1.3
HL-210/25	FYH-210/25	LGJ-210/25	4.6	16.6	1800	14	1.3
HL-210/35	FYH-210/35	LGJ-210/35	4.6	16.9	1800	14	1.3
HL-210/50	FYH-210/50	LGJ-210/50	4.6	17.3	1800	14	1.3
HL-240/30	FYH-240/30	LGJ-240/30	4.6	17.9	1900	16	1.4
HL-240/40	FYH-240/40	LGJ-240/40	4.6	17.9	1900	16	1.4
HL-240/55	FYH-240/55	LGJ-240/55	4.6	18.6	1900	16	1.4
HL-300/15	FYH-300/15	LGJ-300/15	6.3	19.1	2000	13	2.3
HL-300/20	FYH-300/20	LGJ-300/20	6.3	19.4	2000	13	2.3
HL-300/25	FYH-300/25	LGJ-300/25	6.3	19.7	2000	13	2.3
HL-300/40	FYH-300/40	LGJ-300/40	6.3	19.9	2000	13	2.3
HL-300/50	FYH-300/50	LGJ-300/50	6.3	20.1	2000	13	2.3
HL-300/70	FYH-300/70	LGJ-300/70	6.3	20.9	2000	13	2.3
HL-400/20	FYH-400/20	LGJ-400/20	6.3	22.3	2200	14	2.8
HL-400/25	FYH-400/25	LGJ-400/25	6.3	22.1	2200	14	2.8
HL-400/35	FYH-400/35	LGJ-400/35	6.3	22.3	2200	14	2.8
HL-400/50	FYH-400/50	LGJ-400/50	6.3	23.0	2200	14	2.8
HL-400/65	FYH-400/65	LGJ-400/65	6.3	23.2	2200	14	2.8
HL-400/95	FYH-400/95	LGJ-400/95	6.3	24.8	2200	14	2.8
HL-500/35	FYH-500/35	LGJ-500/35	6.3	24.9	2500	16	3.5
HL-500/45	FYH-500/45	LGJ-500/45	6.3	24.9	2500	16	3.5
HL-500/65	FYH-500/65	LGJ-500/65	6.3	25.7	2500	16	3.5
HL-630/45	FYH-630/45	LGJ-630/45	7.8	27.9	2500	15	5.3
HL-630/55	FYH-630/55	LGJ-630/55	7.8	28.5	2500	15	5.3
HL-630/80	FYH-630/80	LGJ-630/80	7.8	28.9	2500	15	5.3
	FYH-720/50	LGJ-720/50	7.8	30	3000	15	6.4
HL_800/155	FYH-800/55	LGJ-800/55	7.8	31.8	2500	17	6.0
HL-800/170	FYH-800/70	LGJ-800/70	7.8	32.1	2500	17	6.0
HL-800/1100	FYH-800/1100	LGJ-800/1100	7.8	32.3	2500	17	6.0
	FYH-50BG	LBGJ-50-23AC	3.6	7.7	1000	9	1.0
	FYH-80BG	JLBIA-80	3.6	9.6	1400	12	1.6
	FYH-100BG	LBGJ-100-20AC	3.6	11.0	1400	12	1.9
	FYH-120BG	JLBIA-120	3.6	12.0	1400	14	1.7
	FYH-150BG	LBGJ-1800-40AC	3.6	13.2	1500	15	2.0
	FYH-185BG	LBGJ-185-20AC	3.6	14.5	1500	16	2.0

防晕型预绞式护线条(345kV 以上)

表5-7 防晕型预绞式护线条选型表

产品型号	适用导线直径范围(mm)		适用导线类型(GB1179-83)		参考线夹长度 (mm)	线夹重量 (kg)	色标
	最小	最大	钢芯铝绞线LGJ/LGJF	铝绞线LJ AAAC
FHR-F498	23.05	23.60	300/20		2030	2.5	绿
FHR-F499	23.61	24.79	300/25，300/40，300/50		2230	2.7	白
FHR-F500	24.80	25.81	300/70		2340	2.5	黄
FHR-F501	25.82	26.29		400	2380	4.2	棕
FHR-F502	26.30	27.03	400/20，400/25，400/35		2430	4.2	蓝
FHR-F503	27.04	27.89	400/50		2430	4.2	绿
FHR-F504	27.90	28.93	400/65	500	2540	4.7	橙
FHR-F505	28.94	29.49	400/95		2540	4.8	紫
FHR-F506	29.50	30.68	500/35，500/45		2540	5.2	红
FHR-F507	30.69	32.23	500/65	600	2540	6.1	黑
FHR-F508	32.24	33.71	630/45		2540	6.1	白
FHR-F509	33.72	35.31	630/55，630/80		2540	6.3

注：本表只列出部分产品。
