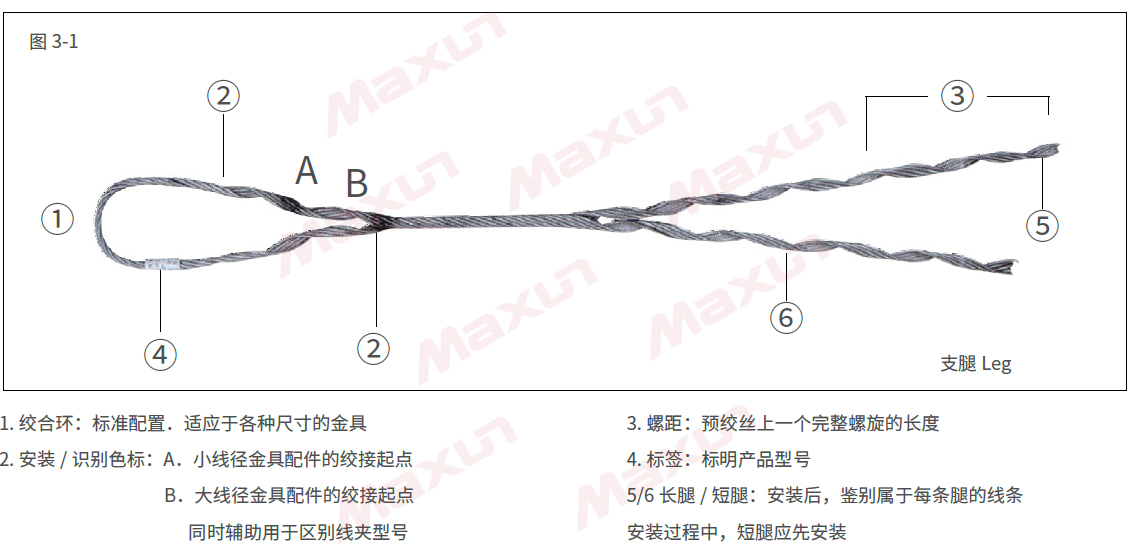

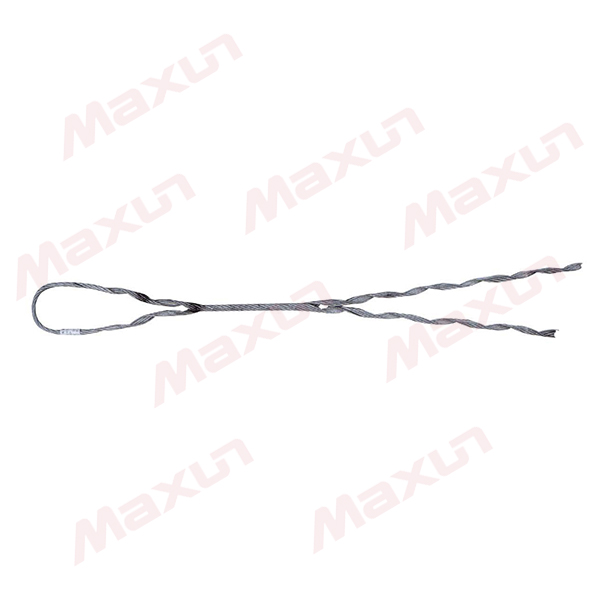

部件说明（图3-1）

用途

线夹适用于固定配电线路中的线杆。

材料

线夹与要固定的绞线用同样的基本材料，包括镀锌钢丝、 铜包钢、铝包钢。不锈钢302、不锈钢306。

注意

? 在最初安装的三个月内，为了调节拉线的张力预绞式拉线耐张线夹可以拆卸两次。三个月后任何环境下都不要拆装该产品；
? 预绞式拉线耐张线夹应该用在固定的金具上。配件不允许围绕绞线的轴旋转，它们不能用作工具；
? 线夹的绞线的旋向应一致；
? 为外观和安全起见，绞线末端应尽可能地靠近绞接标识处剪短，如果可能应该将其掩盖在绞接标识内的管中。如果需要，绞线末端也可以延伸过环作接地用。任何超过51mm 的绞线末端，应该捆扎，避免其散开；
? 普通拉线耐张线夹不宜应用于内孔呈方形表面的隔离绝缘子上。

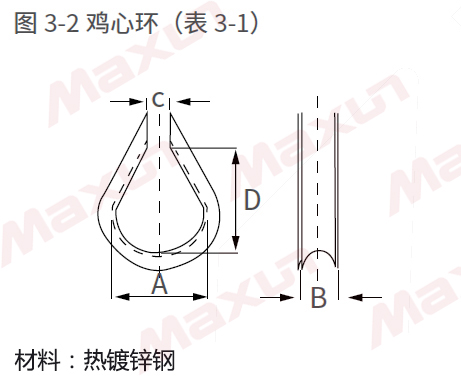

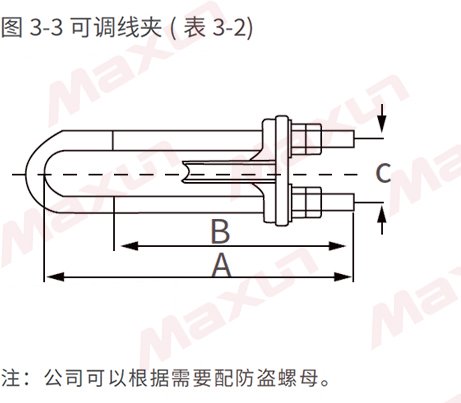

配套金具

选型表

表3-3 适应顸绞式拉线耐张线夹绞合环的推荐金具尺寸

序号	序号线夹直径 (mm)	绞线面 积	适应尺寸(mm)			最小槽沟直径 (mm)	最小孔限直 径(mm）
			线夹以第一绞接标志径(mm） 绞台时的最小直径	线夹以第一绞接标志 绞合时的最大直径	线夹以第二绞接标志 绞合时的最大直径
1	5.84~6.58	35	28.6	44.5	63.5	7.9	11.1
2	7.39~8.53	35	31.8	44.5	63.5	9.5	14.3
3	8.54~10.01	50	34.9	44.5	63.5	11.1	15.9
4	10.02~12.04	70	34.9	60.3	63.5	12.7	17.5
5	12.05~13.08	95/100	34.9	60.3		14.3	19.1
6	13.09~14.48	120	38.1	66.7		15.9	23.8

依据孔眼的几何形状，小于列表数值的孔眼直径也有可能采用。用于预绞式大型拉线耐张线夹。
表3-4 预绞式拉线耐张线夹佚型拉线耐张线夹（钢绞线用）选型表

DU/T763-2001 标准型号	产品型号	适用导线直径范围 (mm2)	适用导线类型 YB/T5004-1993(mm2)	参考线夹长度 (mm)	线夹重量 (kg)	色标
NL-25/G		6.60	7 股pcs/2.2	635	0.20	黄
NL-35/G		7.65~7.9	7 股pcs/2.2	711	0.30	黑
NL-50/G		8.95~9.30	7 股pcs/3.0	901	0.50	橙
	NL-55/G	9.60	55	889	0.53	红
NL-70/G		10.82~11.10	70	1016	0.80	绿
	NL-80/G	11.40	80	1170	0.96	黑
	NL-90/G	12	90	980	0.81	红
NL-95/G		12.50	95	1333	1.70	橙
NL-100/G		13	100	1333	1.70	黄
NL-120/G		14	120	1460	2.20	黄

注：型号中字母与数字意义：N- 耐张线夹：L- 螺旋预绞式； “一”后为适用钢绞线型号。表中的拉线指镀锌钢绞线(YB/T 5004-1993)
