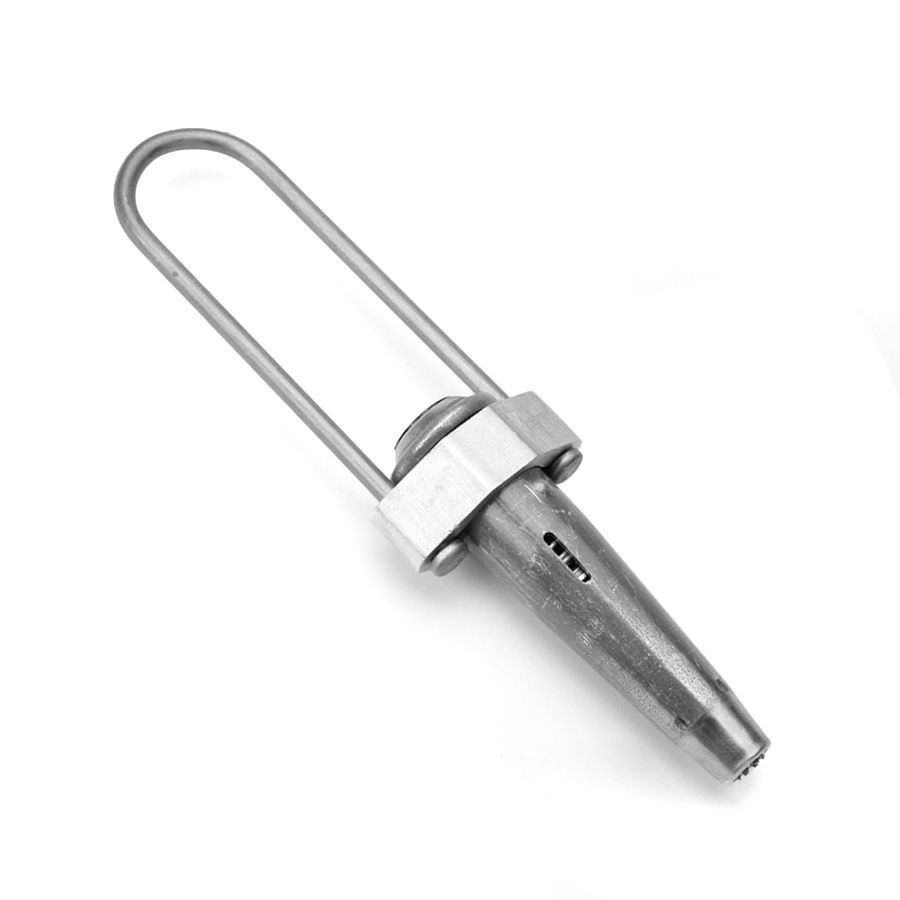

AB锥型自动快速耐张线夹

AB锥型自动快速耐张线夹

锥型耐张自动接头广泛运用于钢绞线的快速连接，无需特殊安装工具


暂无下载文件

全国服务热线：
15858513191

在线咨询

产品介绍

Product introduction


概述

锥型耐张自动接头广泛运用于钢绞线的快速连接



结构特点

u 免压接：安装无需特殊的工具，无压接操作

u 连接牢固：连接强度高，不易拉扯断

u 降低维护成本：结构紧凑，安装维护更简便



安装步骤



选型表

Instructions for ordering

型号规格
使用导线范围
mm(inch)
主要尺寸
mm(inch)
A B  C
AB509900-3/16
3.68-5.49
（0.145-0.216）
120.5
(4.75)
244.5
(9.63)
41.5
(1.63)
AB520100-5/16
5.33-8.53
（0.21-0.335）
136.5
(5.37)
266
(10.47)
44.5
(1.63)
AB520100L-5/16
5.33-8.53
（0.21-0.335）
136.5
(5.37)
399
(15.7)
44.5
(1.75)
AB520200-3/8
7.87-10.31
（0.325-0.405）
163.5
(6.44)
338
(13.31)
54
(2.13)
AB520200L-3/8
7.87-10.31
（0.325-0.405）
163.5
(6.44)
432
(17.01)
54
(2.13)
AB520300-7/16
9.96-11.56
（0.392-0.455）
174.5
(6.87)
371.5
(14.63)
55.5
(2.19)
AB520300L-7/16
9.96-11.56
（0.392-0.455）
174.5
(6.87)
463.5
(18.25)
55.5
(2.19)
