Product introduction

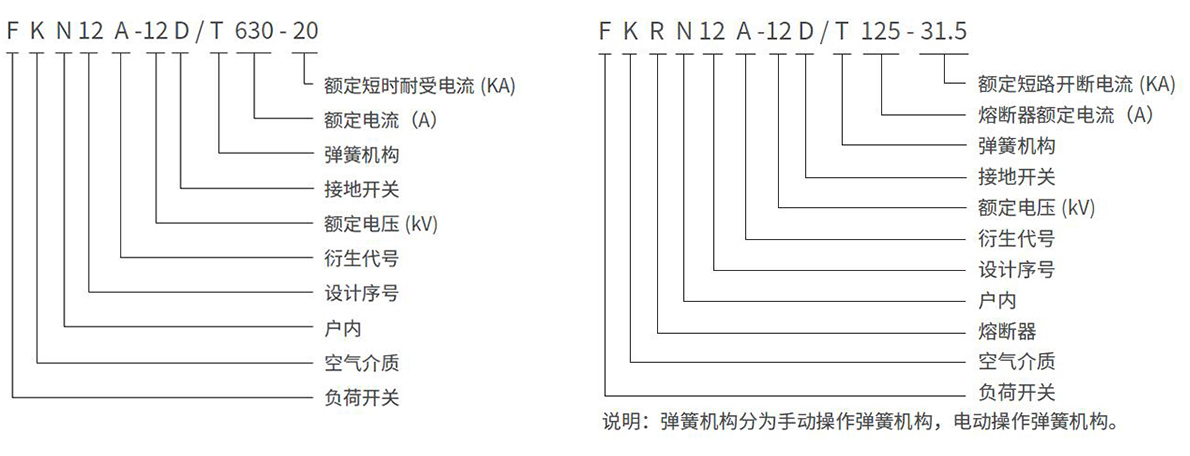

Instructions for ordering
| 项目 | FKN12A-12D | FKRN12A-12D | ||
| 额定电压（KV） | 12 | 12 | ||
| 额定频率（Hz） | 50 | 50 | ||
| 额定电流（A） | 630 | 125 | ||
| 额定绝缘水平 | 1min工频耐受电压 | 对地、相间（KV） | 42 | 42 |
| 隔离断口（KV） | 48 | 48 | ||
| 雷电冲击耐受电压（峰值） | 对地、相间（KV） | 75 | 75 | |
| 隔离断口（KV） | 85 | 85 | ||
| 负荷开关（KV） | 20 | - | ||
| 接地开关（KV） | 20 | 20 | ||
| 负荷开关（S） | 4 | - | ||
| 接地开关（S） | 2 | 2 | ||
| 额定短路关合电流（峰值）（KA） | 50 | - | ||
| 额定开断电流 | 有功负载开断电流（A） | 630 | - | |
| 闭环开断电流（A） | 630 | - | ||
| 5%有功负载开断电流（A ） | 31.5 | - | ||
| 电缆充电电流（A） | 10 | - | ||
| 开断空载变压器容量（KVA ） | 1250 | 1250 | ||
| 额定短路开断电流（限流熔断器） （KA ） | - | 31.5 | ||
| 额定转移电流（A ） | - | 1200 | ||
| 机械寿命 (次 ) | 2000 | 2000 | ||
| 撞击器输出能量（J） | - | 1+0.5 | ||
| 项目 | 参数 |
| 断口开距（mm） | ≥ 175 |
| 相间中心距（mm） | 210±2 |
| 相间空气间隙（mm） | ≥ 125 |
| 行程（mm） | 210±4 |
| 超行程（mm） | ≥ 40 |
| 三相合闸不同期（ms） | ≤ 10 |
| 三相分闸不同期（ms） | ≤ 5 |
| 分励脱扣器固有分闸时间（ms） | 40~65 |
| 主回路电阻（μΩ ） | ≤ 130 |
|

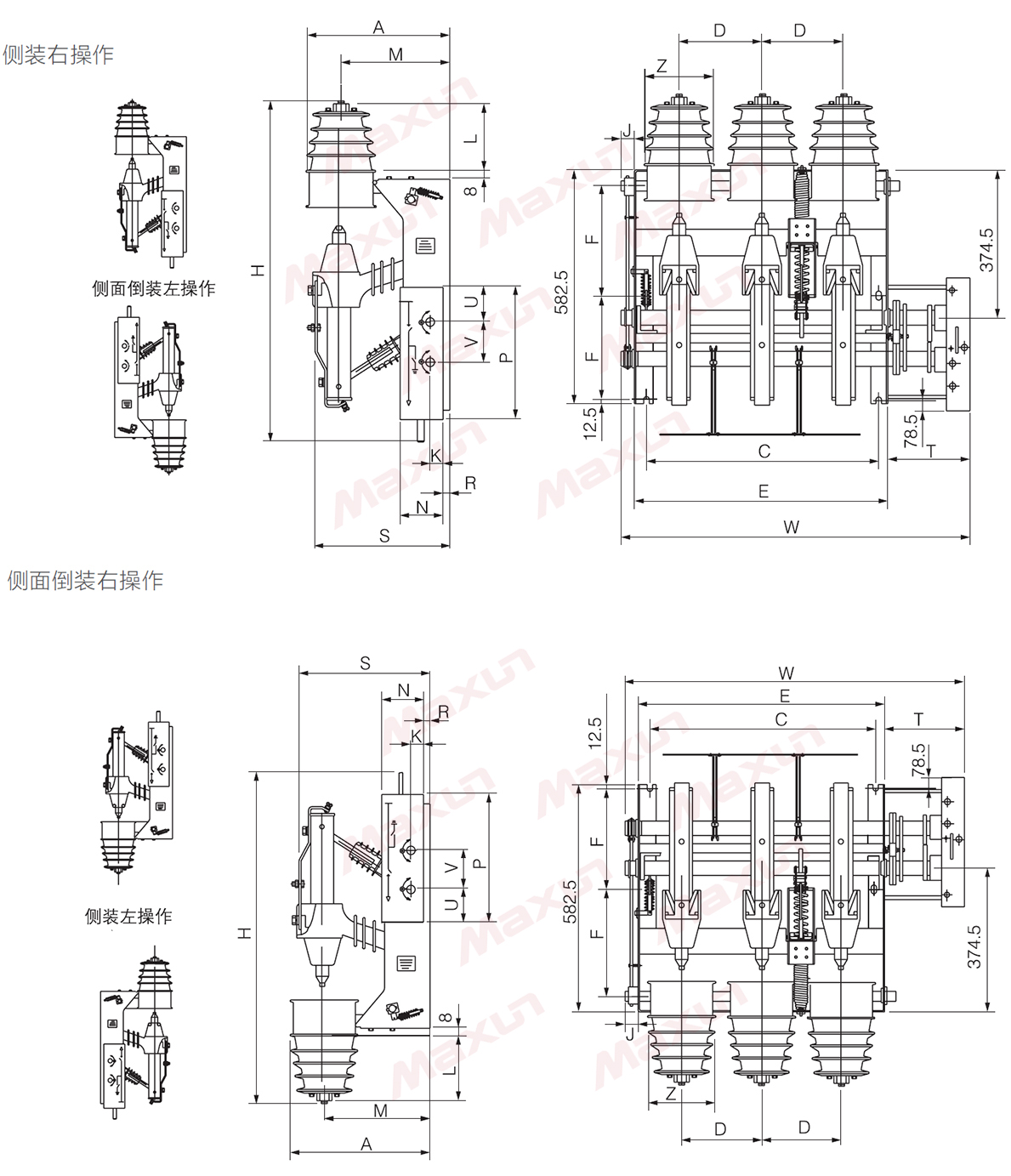

型号及尺寸 （mm） |
A | H | C | D | E | F | K | J | L | M |
| FKN12A-12D | 390 | 940 | 600 | 210 | 648 | 270 | 67 | 50 | 155 | 287 |
|
型号及尺寸 （mm） |
N | P | R | S | T | U | V | W | Z | 重量 |
| FKN12A-12D | 171 | 368 | 11 | 337 | 170 | 94 | 105 | 868 | 180 | 70kg |
|

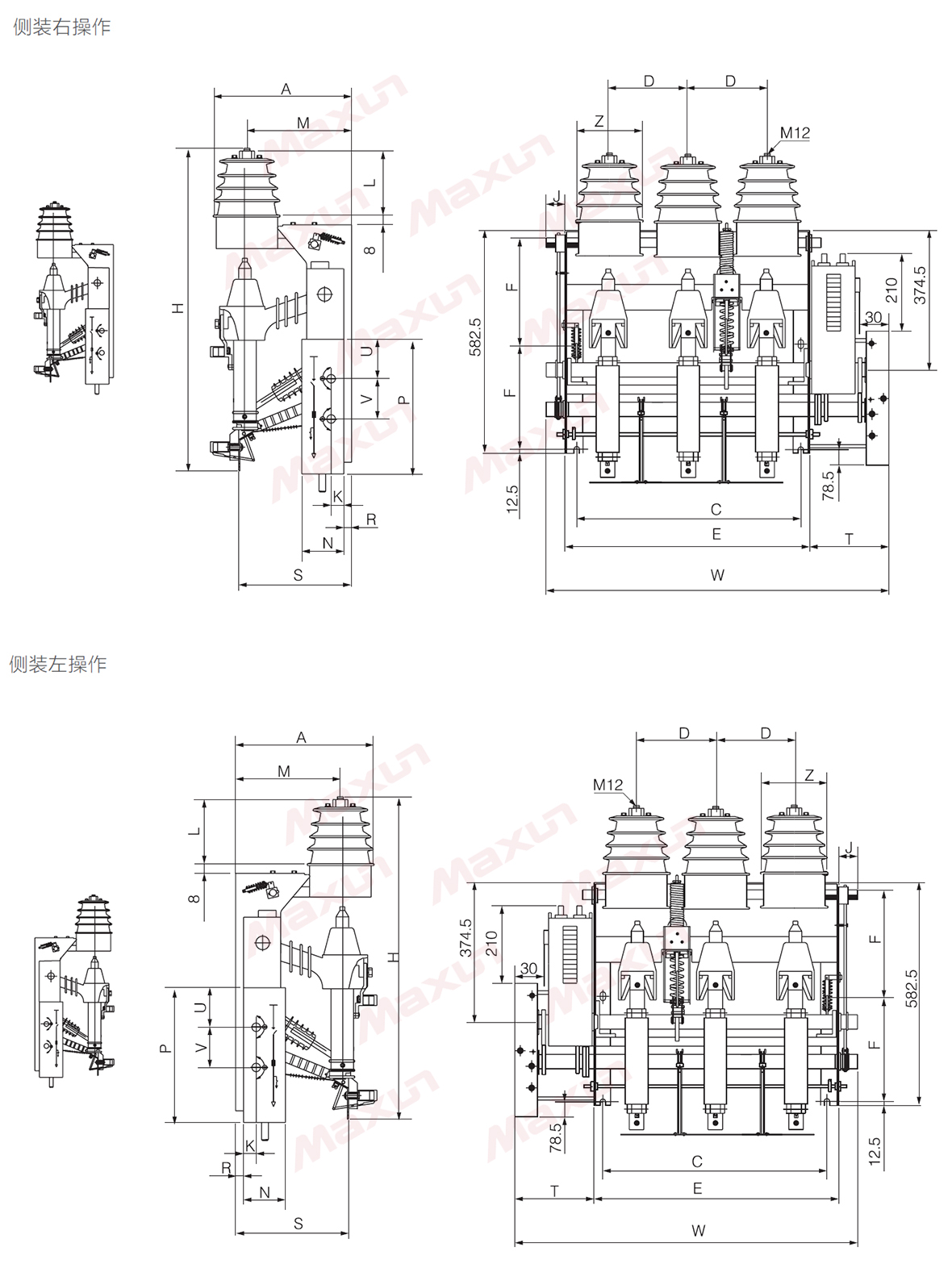

型号及尺寸 （mm） |
A | H | C | D | E | F | K | J | L | M |
| FKRN12A-12D | 390 | 940 | 600 | 210 | 648 | 270 | 67 | 50 | 155 | 287 |
|
型号及尺寸 （mm） |
N | P | R | S | T | U | V | W | Z | 重量 |
| FKRN12A-12D | 171 | 368 | 11 | 313 | 170 | 94 | 105 | 868 | 180 | 70kg |

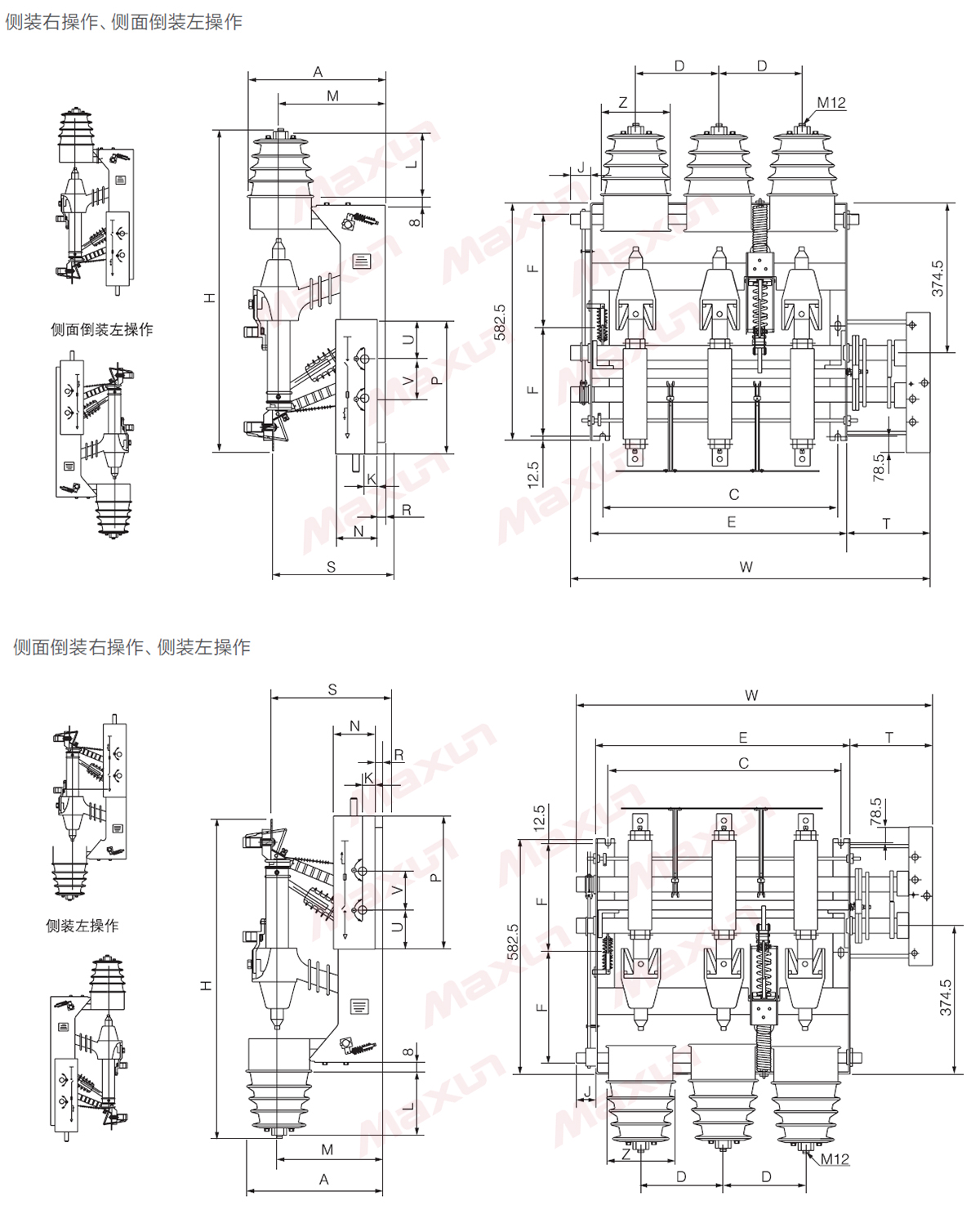

| 型号及尺寸 （mm） |
A | H | C | D | E | F | K | J | L | M |
| FKN12A-12D FKRN12A-12D |
390 | 940 | 600 | 210 | 648 | 270 | 67 | 50 | 155 | 287 |
| 型号及尺寸 （mm） |
N | P | R | S | T | U | V | W | Z | 重量 |
| FKN12A-12D FKRN12A-12D |
171 | 368 | 11 | 313 | 170 | 94 | 105 | 868 | 180 | 70kg |
