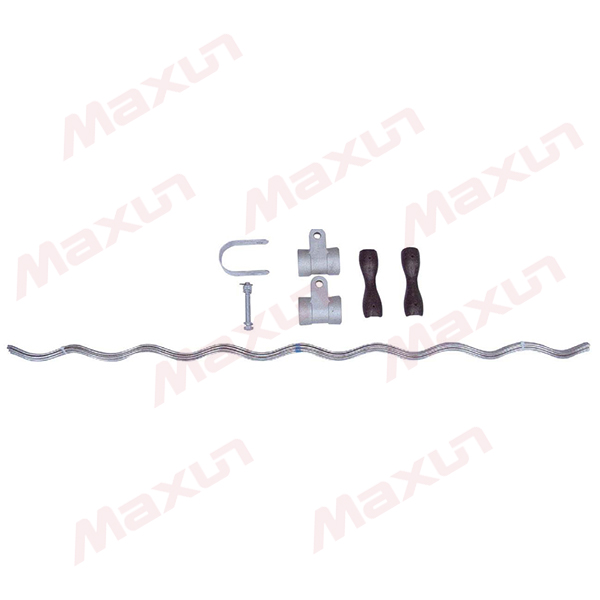

部件说明（图4-1）

① 预绞线：
线径在7.72-12.23mm 的钢芯铝绞线采用铝包钢线材
线径在6.91-12.70mm 的铝包钢钢绞线采用铝包钢的线材
线径在12.24-56.72mm 的钢芯铝绞线采用铝包金线材
线径在6.91-12.70mm 的镀锌钢绞线采用镀锌钢丝
标准护线条预绞丝与预绞式悬护线夹的预绞丝在尺寸上有区别．不能替换使用
预绞丝尾端处理：用于非超高压线路的预绞丝尾端为磨圆处理，用于超商压（345kV 以上）线路的预绞丝
尾端采用鹦鹉嘴（PARROT-BILL）处理
② 橡胶衬垫：特殊配方的橡胶弹性体，可以抵御臭氟侵蚀，以及极端高温、低温和其它恶劣气候的影响，并可承受压力。在橡胶弹性体中有一块铝合金型板

③ 金属护套：导线线径在6.91—12.70mm 范围时为镀锌钢冲压     导线线径在12.24—56.72mm 范围时为高强度铝合金铸件
④ 固定夹片：导线线径在6.91-12.70mm 范围时为镀锌钢    导线线径在12.24-56.72mm 范围时为高强度铝合金
⑤ 螺栓／紧固垫圈／螺母：镀锌钢

用途

? 预纹式悬垂线夹的作用和普通悬垂线夹相似．用于杆塔上悬垂导线及地线。所不同的是预绞式悬垂线夹不仅可有效地保护导线- 而且其平滑的外轮廓使电晕放电大大减少．故尤其适用于超高压(220kV 及以上) 线路。双支点预绞式悬垂线夹还可以用于跨江河的长距离输电线及转角较大的杆塔(30o-60o) 上；
? 预绞式悬垂线夹用于铝基系列导线，铝包钢和镀锌钢绞线。它被设计用来减弱在支撑点上的静态和动态应力，以便能保护导线及绞线．抵御振动的影响．同时也能保护导线在支撑点上免受冲击和电弧影响；
? 预绞式悬垂线夹作为一种优秀的护线一悬垂组合，可以保护导线不受弯曲应力、压应力的影响，同时也可使导线免遭磨损。
? 预纹式悬垂线夹的作用和普通悬垂线夹相似．用于杆塔上悬垂导线及地线。所不同的是预绞式悬垂线夹不仅可有效地保护导线- 而且其平滑的外轮廓使电晕放电大大减少．故尤其适用于超高压(220kV 及以上) 线路。双支点预绞式悬垂线夹还可以用于跨江河的长距离输电线及转角较大的杆塔(30o-60o) 上；

特点( 图4-2)

? 最佳应力分配：预绞式悬垂线夹将导线所受应力分布在一个较大的区域，使弯曲、剪切、拉伸等静态应力对导线的影响大大减少。极大提高了导线承受应力的能力。而且在导线发生振动甚至舞动时，不易在悬垂处造成损伤：
? 最低的磨损：预绞式悬垂线夹的护线条在最垂点两侧紧握导线可以承受较高的不平衡荷载，从而避免了导线滑移，因此把导线的磨损降至最低限度；
? 防老化及松动：预绞式悬垂线夹的护线条由于导线材质相符的材料制成，同时又具有极好的弹性和韧性，与普通钢性较强的硬铝护线条相比极好的抗老化性能和防松动性，因而可以长年安全使用：
? 极佳的电气性能：预绞式悬垂线夹的独特设计，可降低电磁损耗和消除电晕线条的球形端头或鹦鹉嘴靖头，保证不会发生尖端放电。

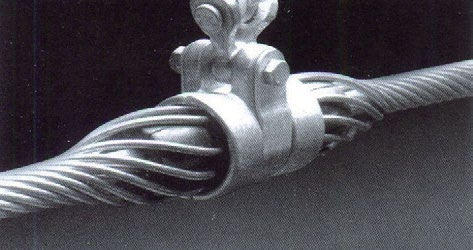

图4-2 悬垂线夹的整体结构

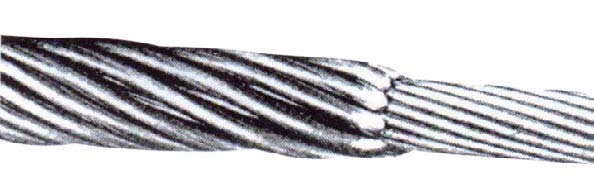

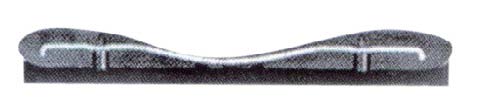

尾靖鹦鹉嘴处理：在大多数超高压线路使用中，为避免电晕现象的发生以及满足无线电干扰电压的要求，用尾端鹦鹉嘴处理代替标准 的尾端磨圆处理。（图4-3）

使用说明

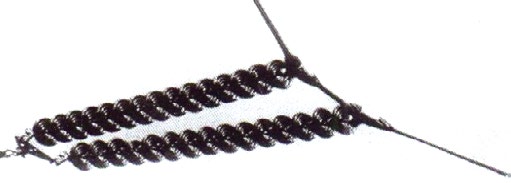

当导线夹角度在30° -60°之间．用双支点悬垂线夹直接与绝缘子串相连( 圈4-4）。

部件尺寸

图4-5 地线用预绞式悬垂线夹金属护套尺寸图（钢绞线／铝包钢绞线）
表 4-1

适用导线直径范围 (mm)		尺寸(mm)										垂直破断强度(kN)
最小	最大	A	B	C	D	E	F	G	J	K	螺栓
6.90	9.88	45	57	52	104	17	29	52	52	82	15.9 × 63	68
9.89	12.7	45	64	57	104	17	28	50	53	82	15.9 × 63	68

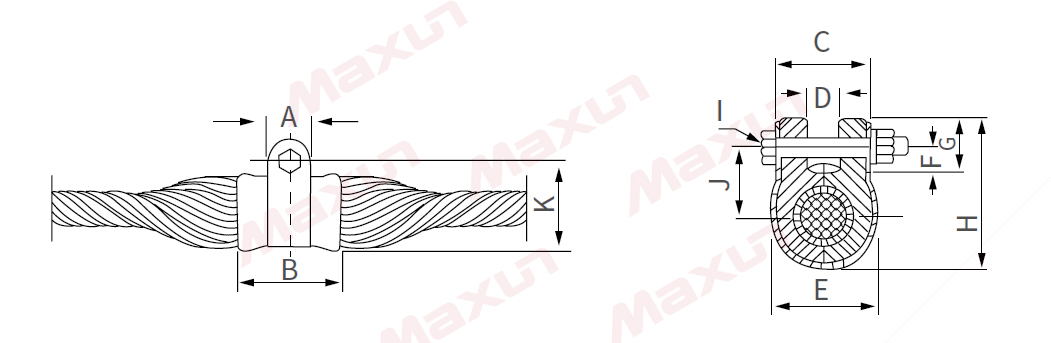

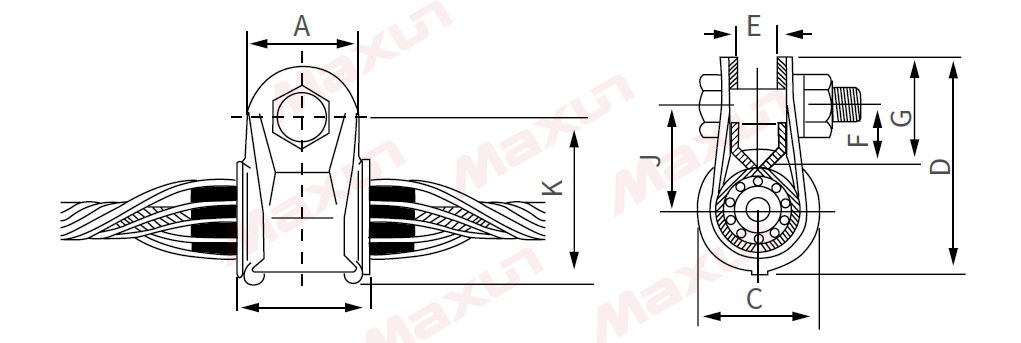

图4-6 导线用预绞式悬垂线夹金属护套尺寸图
表4-2

适用导线直径范围 (mm)		尺寸(mm)											垂直破断强度 (kN)
最小	最大	A	B	C	D	E	F	G	H	I	J	K
7.72	9.89	44.45	57.15	31.75	17.46	52.39	29.37	51.59	103.98	15.88	51.59	81.76	69
9.90	12.23	44.45	63.5	33.34	17.46	57.15	27.78	50.01	103.98	15.88	53.18	81.76	69
12.24	13.78	41.28	76.2	53.18	16.67	61.12	25.4	46.04	101.6	15.88	50.01	80.96	45
13.79	16.39	44.45	88.9	54.77	18.26	66.68	26.19	48.42	106.36	15.88	49.21	82.55	45
16.40	19.06	44.45	95.25	57.15	19.05	71.44	25.4	47.63	112.71	15.88	54.77	90.49	69
19.07	23.05	50.8	115.09	68.26	22.23	84.14	25.4	50.8	127	15.88	59.53	101.6	89
23.06	25.54	50.8	127	74.61	22.23	96.67	25.4	50.8	136.53	15.88	64.29	111 .13	89
25.55	30.69	57.15	139.7	88.9	30.16	105.57	25.4	53.98	150.2	15.88	68.66	121.44	111
30.70	34.43	57.15	152.4	92.08	31.75	122.24	31.75	60.33	169.86	19.05	80.17	141.29	111
34.44	39.56	57.15	165.1	104.78	34.93	128.59	28.58	57.15	168.28	19.05	75.41	139.7	111
39.57	47.81	63.5	177.8	119.06	57.15	142.08	28.58	60.33	184.05	19.05	80.96	152.4	111
47.82	56.72	63.5	190.5	132.56	61.12	153.99	30.16	61.91	197.64	19.05	88.9	169.89	134

选型表

表4-3 预绞式地线用悬垂线夹（钢绞线用）选型表

DL-T763-2001 标准型号	适用导线直径 范围(mm)	GB 1200-75		参考线长度 (mm)	线夹重量 (kg)	色标	垂直破断强度（单／双）	可选配套挂环
		外径(mm)	绞线结构
CL-1/G	6.90-7.20	7.0	19W	660	1.2	蓝	68kN/136kN	GHX-15-B
CL-1/GS				960	2.1
CL-4/G	7.72-8.01	7.8(35)	7W	660	1.2	黑
CL-4/GS				960	2.1
CL-6/G	8.32-8.69	8.4	7W	660	1.2	紫
CL-6/GS				960	2.2
CL-7/G	8.70-9.03	9.0(50)	7W/19W	660	1.2	棕
CL-7/GS				960	2.2
CL-9/G	9.53-9.89	9.6	7W	660	1.2	蓝
CL-9/GS				960	2.2
CL-10/G	9.90-10.27	10.0	19W	910	1.7	红
CL-10/GS				1220	2.8
CL-11/G	10.28-10.62	10.5	7W	910	1.7	棕
CL-11/GS				1220	2.9
CL-12/G	10.63-11.03	11.0(70)	19W	910	1.7	黑
CL-12/GS				1220	2.9
CL-13/G	11.04-11.43	11 .4	7W	900	1.7	绿
CL-13/GS				1220	2.9
CL-15/G	11.96-12.22	12.0	7W/19W	900	1.7	棕
CL-15/GS				1220	3.0
CL-16G	12.23-12.70	12.5(95)	19W	1140	1.9	蓝
CL-16/GS				1440	3.0

表4-4 预绞式地线用悬垂线夹（铝包钢绞线和良导体钢芯铝绞线用）选型表

产品型号单只点／双支点	适用导线直径 (mm)	适用良导体钢芯 铝绞线型号	参考线夹长度 (mm)	线夹重量 （kg)	色标	色标垂直破断强度 （单／双）	可选配套挂环
DX-2097/2797	6.90-7.20		660/960	1.1/2.0	蓝	68kN/136kN	GHX-15-B
DX-2098/2798	7.21-7.47		660/960	1.1/2.0	红
DX-2099/2799	7.48-7.70		660/960	1.1/2.0	黑
DX-2100/2800	7.71-8.01		660/960	1.1/2.0	棕
DX-2101/2801	8.02-8.31		660/960	1.1/2.0	紫
DX-2102/2802	8.32-8.69		660/960	1.1/2.1	绿
DX-2103/2803	8.70-9.03		660/960	1.1/2.1	黑
DX-2104/2804	9.04-9.50		660/960	1.1/2.1	棕
DX-2105/2805	9.51-9.89		660/960	1.1/2.1	红
DX-2106/2806	9.90-10.27		914/1219	1.6/2.7	蓝
DX-2107/2807	10.28-10.62		914/1219	1.6/2.7	橙
DX-2108/2808	10.63-11.03		914/1219	1.6/2.7	棕
DX-2109/2809	11.04-11.43		914/1219		紫
DX-2110/2810	11.44-11.9	50/30	914/1219	1.7/2.8	绿
DX-2111/2811	11.96-12.22		914/1219		黑
DX-2102/2803	13.49-13.78	70/40	1041/1350		黄	66kN/136kN
DX-2108/2809	15.75-16.39	95/55	1270/1680	1.5/2.3	红	66kN/178kN
DX-2111/2812	17.55-18.04	120/70	1312/1830		黄	66kN/132KN

表4-5 预绞式悬垂线夹（钢芯铝绞线用）选型表(345KV 以下)

DL-T763-2001 标准型号	适用导线直径 范围(mm)	适用导线直径范围 (mm)		参考线长度 (mm)	线夹重量 (kg)	色标	垂直破断强度（单／双）	可选配套挂环
		最小	最大
CL-35/6	35/6	8.03	8.31	660	1.1	红	66	GHX-15-B
CL-50/8	50/8	9.53	9.88	660	1.1	粉红
CL-70/10	70/10	11.05	11.45	914	1.5	蓝
CL-95/15	95/15	13.49	13.78	1041	1.2	黄
CL-95/20	95/20	13.79	14.10	1118	1.3	黑
CL-120/7	120/7	14.11	14.56	1118	1.4	白
CL-120/20	120/20	14.57	15.10	1143	1.4	棕
CL-120/25	120/25	15.42	15.74	1168	1.4	紫
CL-150/8	150/8	15.75	16.39	1270	1.5	红
CL-150/20	150/20	16.40	17.10	1372	1.8	蓝
CL-150/25	150/25
CL-150/35	150/35	17.11	17.54	1372	1.8	绿
CL-185/10	185/10	17.55	18.04	1372	1.9	黄
CL-185/25	185/25	18.59	19.00	1422	2.0	白
CL-180/30	185/30
CL-210/10	210/10
CL-180/45	185/45	19.52	20.10	1524	2.6	橙
CL-210/25	210/25
CL-210/35	210/35	20.11	20.94	1549	2.8	紫		GHX-20-B
CL-210/50	210/50
CL-240/30	240/30	21.48	22.09	1626	2.9	蓝
CL-240/40	240/40
CL-240/55	240/55	22.10	22.69	1651	3.1	绿
CL-300/15	300/15	22.70	23.05	1651	3.1	绿
CL-300/20	300/20	23.39	23.79	1676	4.1	黑	89	GHX-20-B
CL-300/25	300/25
CL-300/40	300/40	23.80	24.45	1702		白
CL-300/50	300/50
CL-300/70	300/70	25.08	25.54	1753	44	橙
CL-400/20	400/20	26.43	27.29	2083		蓝	111	GHX-25-B
CL-400/25	400/25
CL-400/35	400/35
CL-400/50	400/50	27.30	27.69	2083	5.9	绿
Cl-400/65	400/65	27.70	28.40	2083		黄
CL-400/95	400/95	28.88	29.26	2083	5.9	白
CL-500/35	500/35	29.87	30.68	2083		橙
CL-500/45	500/45
CL-500/65	500/65	30.69	31.14	2235	8.3	紫
CL-630/45	630/45	33.39	34.42	2235		黄
CL-630/55	630/55
CL-630/80	630/80	34.43	35.41	2235	9.1	黑
CL-800/55	800/55	37.53	38.51	2235		紫
CL_800/70	800/70	38.52	39.55	2235	9.7	红
CL-800/100	800/100

注：型号中字母与数字意义：C- 悬垂线夹；L- 螺旋预绞式：数字一适用导线型号。本表只列出部分产品。
表4-6 预绞式悬垂线夹（铝绞线用）选型表(345kV 以下)

DL-T763-2001 标准型号	适用导线直径 范围(mm)	适用导线直径范围 (mm)		参考线长度 (mm)	线夹重量 (kg)	色标	垂直破断强度（单／双）	可选配套挂环
		最小	最大
CL-95	95	12.24	12.69	1016	1.1	红	45	GHX-15-B
CL-120	120	14.11	14.56	1118	1.4	白
CL-150	150	15.75	16.39	1270	1.5	红
CL-185	185	17.11	17.54	1372	1.8	绿	66
CL-210	210	18.59	19.00	1422	2.0	白
CL-240	240	19.52	20.10	1524	2.6	橙	89	GHX-20-B
CL-300	300	22.10	22.69	1651	3.1	绿
CL-400	400	25.55	25.97	2032	5.5	紫	111	GHX-25-B
CL-500	500	28.88	29.26	2083	5.9	白
CL-630	630	32.00	32.67	2235	8.8	蓝
CL-800	800	36.64	37.52	2235	8.7	橙

注：型号中字母与数字意义：C 一悬垂线夹：L- 螺旋顶绞式：数字一适用导线型号。本表只列出部分产品。
表4-7 预绞式悬垂线夹（钢芯铝绞线/ 铝绞线用）选型表(345kV 及以上）

产品型号	适用导线直 径范围		适用导线类型(GB1179-83)		参考线长度 (mm)	线夹重量 (kg)	色标	垂直破断强度 （单／双）	可选配套挂环
	最小	最大	钢芯铝绞线LGJ/LGJF ACSR	铝绞线LJ
DX-6501	23.39	23.79	300/20,300/25		1676	4.1	黑	89	GHX-20-B
DX-6502	23.80	24.45	300/40,300/50		1702	4.1	白
DX-6504	25.08	25.54	300/70		1753	4.4	橙
DX-6505	25.55	25.97		400	2032	5.5	紫	111	GHX-25-B
DX-6507	26.43	27.29	400/20,400/25,400/35		2083	5.7	蓝
DX-6508	27.30	27.69	400/50		2083	5.9	绿
DX-6509	27.70	28.40	400/65		2083	5.9	黄
DX-6511	28.88	29.26	400/9	500	2083	5.9	白
DX-6513	29.87	30.68	500/35,500/45		2083	6.0	橙
DX-6514	30.69	31.14	500/65		2235	8.3	紫
DX-6516	32.00	32.66		630	2235	8.8	蓝
DX-6518	33.39	34.42	630/45, 630/55		2235	8.8	黄
DX-6519	34.43	35.41	630/80		2235	9.1	黑
DX-6522	36.64	37.52		800	2235	9.4	橙
DX-6523	37.53	38.51	800/55		2235	9.7	紫
DX-6524	38.52	39.55	800/70, 800/100		2235	9.7	红

注：本表只列出部分产品。
表4-8 预绞式双悬垂线夹（钢芯铝绞线，铝绞线用）选型表(345kV 及以下)

产品型号	适用导线直 径范围		适用导线类型(GB1179-83)		参考线长度 (mm)	线夹重量 (kg)	色标	垂直破断强度 (kN)	可选配套挂环
	最小	最大	钢芯铝绞线LGJ/LGJF ACSR	铝绞线LJ
CLS-35/6	8.03	8.31	300/20,300/25		970	1.8	红	136	GHX-15-B(两个）
CLS-50/8	9.53	9.88	300/40,300/50		970	2.0	紫
CLS-70/10	11.05	11.45	70/10		1220	2.6	蓝
	12.24	12.69		95	1350	2.0	红	178
CLS-95/15	13.49	13.78	95/15		1350	2.0	黄
CLS-95/20	13.79	14.10	95/20		1470	2.2	黑
CLS-120/7	14.11	14.56	120/7	120	1470	2.3	白
CLS-120/20	14.57	15.10	120/20		1470	2.3	橙
CLS-120/25	15.75	16.39	120/25	150	1680	2.3	红
CLS-150/8			150/8
CLS-150/20	16.40	17.10	150/20		1830	3.0	蓝	132
CLS-150/25			150/25
CLS-150/35	17.11	17.54	150/35	185	1830	3.0	绿
CLS-185/10	17.55	18.04	185/10		1830	3.2	黄
CLS-185/25	18.59	19.00	185/25 185/30 210/10	210	1830	3.2	白
CLS-185/30
CLS-210/10
CLS-185/45	19.52	20.10	185/45	240	1980	4.2	橙	178	GHX-20-B（两个）
CLS-210/25			210/25
CIS-210/35	20.11	20.94	210/35		1980	4.3	紫
CLS-210/50			210/50
CLS-240/30	21.48	22.09	240/30		2080	4.5	蓝
CLS-240/40			210/40
CLS-240/55	22.10	22.69	240/55	300	2080	4.7	绿
CLS-300/15	22.70	23.05	300/15		2080	4.7	绿
CLS-300/20	23.39	23.79	300/20		2290	5.6	黑
CLS-300/25			300/25
CLS-300/40	23.80	24.45	300/40		2290	5.6	白
CLS-300/50			300/50
CLS-300/70	25.08	25.54	300/70		2290	5.8	橙

注：本表只列出部分产品。

产品型号	适用导线直 径范围		适用导线类型(GB1179-83)		参考线长度 (mm)	线夹重量 (kg)	色标	垂直破断强度 (kN)	可选配套挂环
	最小 Min	最大 Max	钢芯铝绞线LGJ/LGJF ACSR	铝绞线LJ
CLS-400	25.55	25.97		400	2740	8.8	紫	222	GHX-25-B（两个）
CLS-400/20	26.43	27.29	400/20		2740	8.8	蓝
CLS-400/25			400/25
CLS-400/35			400/35
CLS-400/50	27.30	27.69	400/50		2740	9.2	绿
CLS-400/65	27.70	28.40	400/65		2740	9.2	黄
CLS-400/95	28.88	29.26	400/95	500	2740	9.3	白
CLS-500/35	29.87	30.68	500/35		2740	9.3	橙
CLS-500/45			500/45
CLS-500/65	30.69	31.14	500/65	2970	2970	13.6	紫
	32	32.66		630	2970	13.6	蓝
CLS-630/45	33.39	34.42	630/45		2970	13.6	黄
CLS-630/55			630/55
CLS-630/80	34.43	35.41	630/80		3050	15.2	黑
	36.64	37.52		800	3050	15.2	橙
CLS-800/55	37.53	38.51	800/55		3050	15.2	紫
CLS-800/70	38.52	39.55	800/70		3050	15.2	红
CLS-800/100			800/100

注：本表只列出部分产品。
表4-9 预绞式双悬垂线夹（钢芯铝绞线/ 铝绞线用）选型表(345kV 及以上)

产品型号	适用导线直 径范围		适用导线类型(GB1179-83)		参考线长度 (mm)	线夹重量 (kg)	色标	垂直破断强度 (kN)	可选配套挂环
	最小	最大	钢芯铝绞线LGJ/LGJF ACSR	铝绞线LJ
DX-6856	23.39	23.79	300/20, 300/25		2286	5.6	黑	178	CEB-20-B(两个)
DX-6857	23.80	24.45	300/40, 300/50		2286	5.6	白
DX-6859	25.08	25.54	300/70		2286	5.8	橙
DX-6860	25.55	25.97		400	2743	8.8	紫	222	GHX-25-B(两个)
DX-6862	26.43	27.29	400/20,400/25,400/35		2743	8.8	蓝
DX-6863	27.30	27.69	400/50		2743	9.2	绿
DX-6864	27.70	28.40	400/65		2743	9.2	黄
DX-6866	28.88	29.26	400/95	500	2743	9.4	白
DX-6868	29.87	30.68	500/35,500/45		2743	9.4	橙
DX-6869	30.69	31.14	500/65		2972	13.0	紫
DX-6871	32.00	32.66		630	2972	13.6	蓝
DX-6873	33.39	34.42	630/45,600/55		2972	13.6	黄
DX-6874	34.43	35.41	630/80		3048	15.2	黑
DX-6877	36.64	37.52		800	3048	15.2	橙
DX-6878	37.53	38.51	800/55		3048	15.2	紫
DX-6879	38.52	39.55	800/70，800/100		3048	15.2	红

配套金具

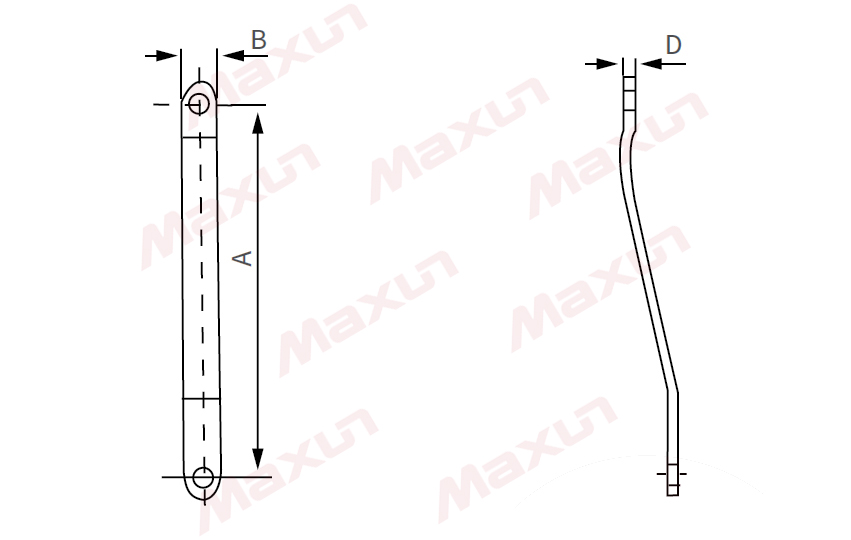

图4-7 挂环
表4-10

产品型号	适用导线直径范围(mm)		尺寸 (mm)						重量 (kg)	垂直破断强度 (kN)
	最小	最大	A	B	C	D	E	F
GHX-15	6.90	19.06	79	13	17	38	38	21	0.5	67
GHX-20	19.06	25.53	79	19	17	38	38	21	0.5	89
GHX-25	25.54	39.55	79	27	21	38	38	21	0.8	111
GHX-25M	39.56	56.72	79	54	21	38	38	21	0.8	111

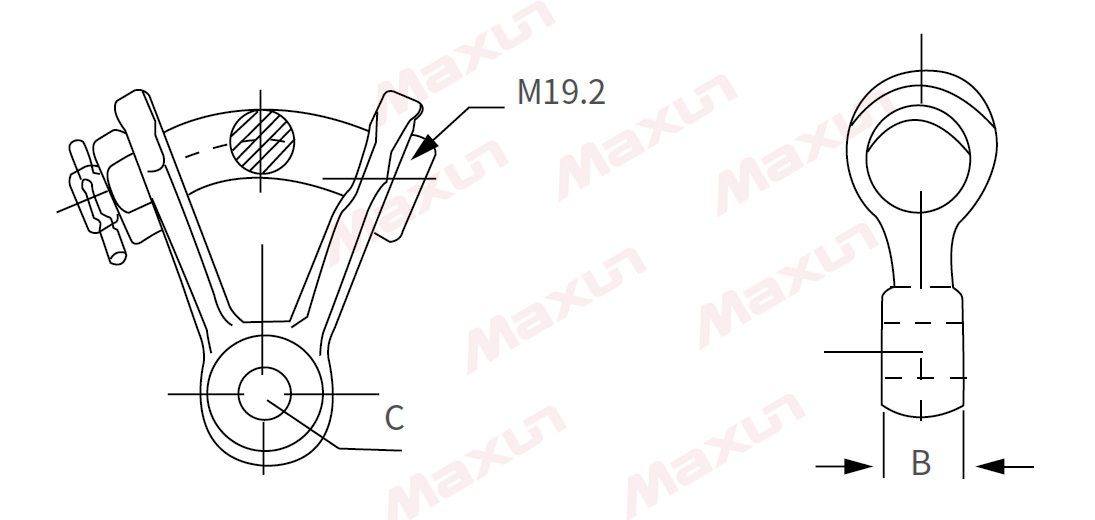

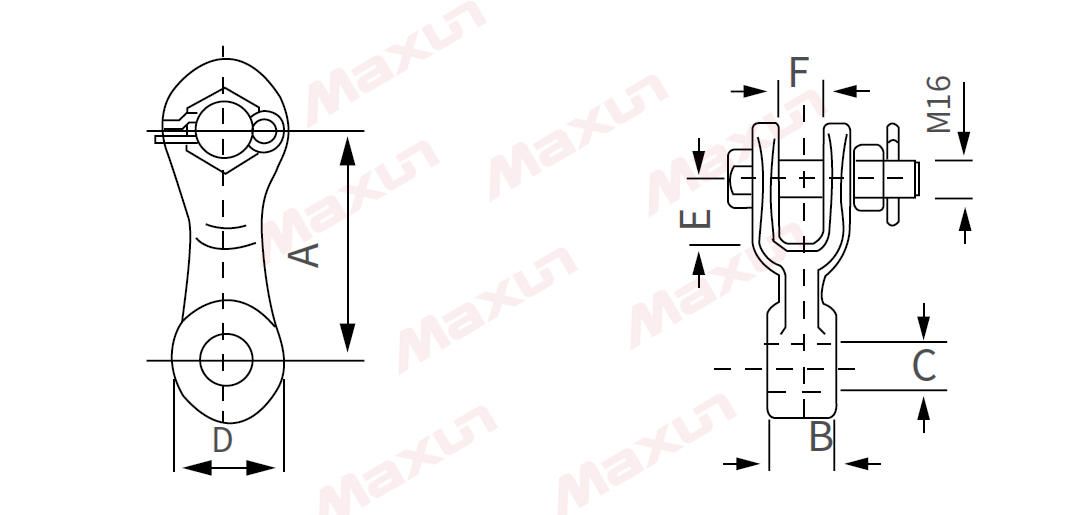

图4-8 Y 型挂环
表 4-10

产品型号	适用导线直径范围(mm)		尺寸 (mm)		垂直破断强度
	最小	最大	B	C	( 磅)	(kN)
YC-5206	6.90	19.06	15.9	17.5	15,000	67
YC-5207	19.06	25.53	19.1	17.5	20,000	89
YC-5209	25.54	39.55	27	20.6	25,000	111
YC-5211	39.56	56.72	54	20.6	25,000	111

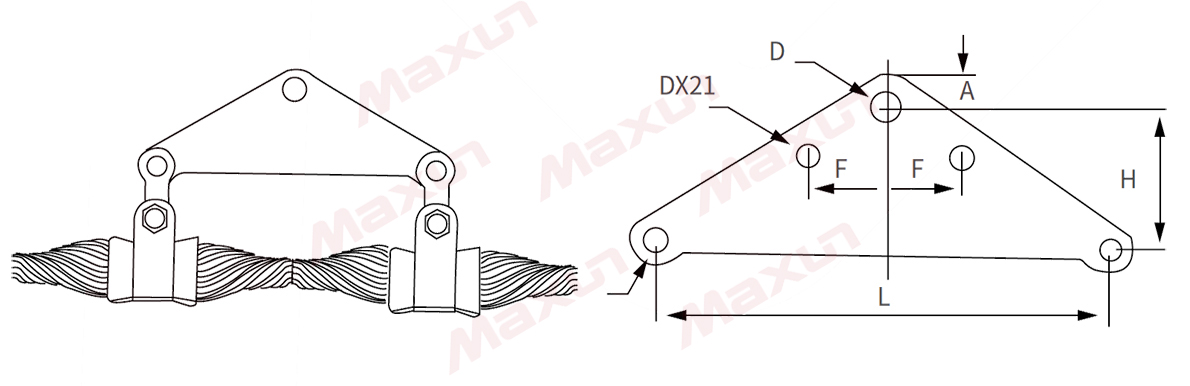

图4-9 三角挂环
表 4-12

产品型号	尺寸 (mm)						重量 (kg)	垂直破断强度(kN)
	L	H	D	R	半径	F
YP-5907N	305	90	24	20	25		3	14
YP-5908N	450	100	26	24	32	100	5.2	16
YP-5909N	560	120	26	24	32	120	7.15	16
YP-5910N	660	150	28	30	33	120	11.55	18
YP-5911N	737	241	26	30	33	140	19	19

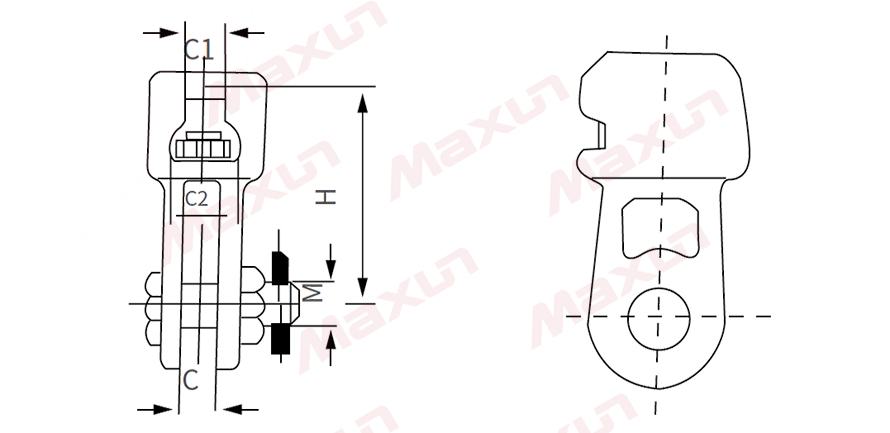

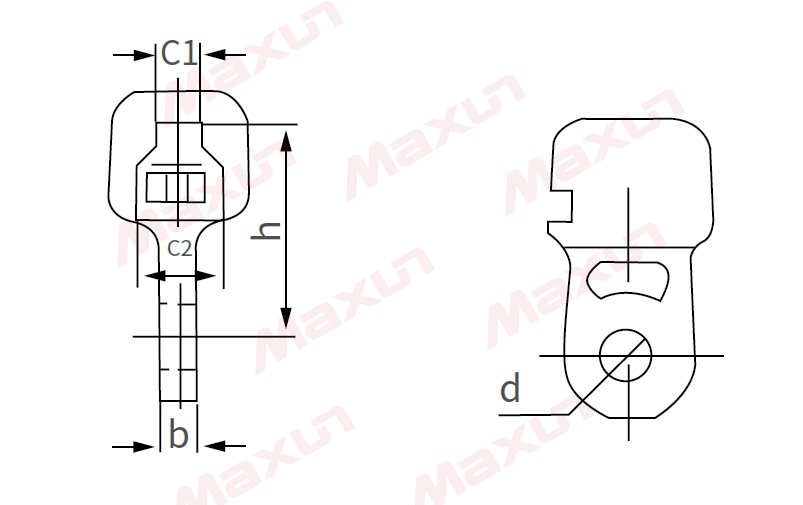

图4-1 碗头挂板
表4-13

产品型号	适用绝缘子	尺寸 (mm)					重量 (kg)	破坏荷重 (kN)
		C	C 1	C2	M	h
WS-7	XP-7/X-4.5	18	19.2	34.5	16	70	1.0	69
WS-10	XP-10	20	19.2	34.5	18	85	1.2	98
WS-16	XP-16	26	23.0	42.5	24	95	2.6	157
WS-20	XP-16	30	27.5	51.0	27	100	4.3	196
WS-30	XP-30	36	27.5	51.0	36	110	5.7	294

注：碗头挂扳WS-7 和WS-10 为可锻铸铁件，WS-16. WS-20 和WS-30 为铸钢件，弹簧销和闭口销为不锈钢，其余为钢制件。所有钢 铁制件热镀锌。
图4-11 碗头挂板（W 型）

产品型号	适用绝缘子	尺寸 (mm)					重量 (kg)	破坏荷重 (kN)
		C1	C2	h	d	b
W-7A	XP-7、X-4.5	19.2	34.5	70	20	16	0.8	69
W-7B	XP-7、X-4.5	19.2	34.5	115	20	16	0.9	69
W1-10	XP-10	20.0	34.5	85	20	18	0.9	98

注：碗头挂楹为可锻铸铁件，热镀锌。弹簧销为不锈钢。
图4-12 连板

产品型号	尺寸 (mm)				垂直破断强度 (kN)
	A	B	C	D
LB-25	305	45	17.5	8	110( 一对)
LB-40	400	45	17.5	8	110( 一对)

注：热镀锌。
