概述

2DG 故障指示器适用于电缆分接箱、环网开关柜等电缆短路故障的检测和指示。指示器内嵌先进的微型芯片，具有智能化、低功耗等优点。指示器上1 只开关、2 只指示灯，中间的为光敏开关，绿色灯为正常状态指示，红色灯为故障状态指示。
指示器的光敏开关每次触头（有不受光到受光状态），指示灯都会指示状态。线路处于正常状态，指示器经过自检，绿灯闪烁约30 秒后自动停止。线路有短路故障发生时，指示器检测该短路电流并进行运算处理，记忆故障状态。在自动复位时间内，红灯闪烁约3 分钟后自动停止，在自动复位时间处，指示器自动复位，清除故障记录。

主要参数

短路动作电流	≥ 800A( 误差±10，可根据需求调整）
短路动作响应时间	0.02 ≤ T ≤ 4S
工作环境范围	-40℃～ 85℃
工作电源	内置2000 毫升锂电池一节，使用寿命8-10 年，电压3 伏
自动复位时间	12 小时（可选，用户可在订货是确定）
卡线范围	电缆直径( 带外皮) ≤ Φ35mm

安装流程

安装准备

? 确认指示器能否正常工作。
? 揭掉指示器光敏开关上的黑胶带，暴露在光线中，绿灯闪烁大约3秒后停止为正常状态。
? 暂时不使用时，请用黑胶带盖住光敏开关后储藏。

注意事项

光敏开关触发：用户用手按住光敏开关孔，然后暴露在光线中，就可以触发。当光线非常弱的时候（夜晚或者处于涵洞中），最好能
够自带一个手电筒照射光敏开关，加强光线强度，否则光敏开关可能不会被触发。

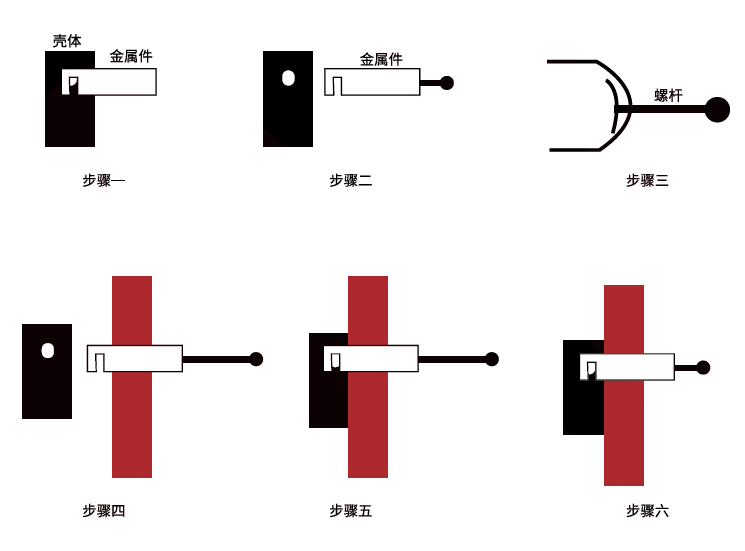

安装方法

步骤一：原始状态；
步骤二：壳体于金属件分开；
步骤三：螺杆拧开；
步骤四：金属件卡在电缆上；
步骤五：壳体与金属件卡在一起
步骤六：将螺杆拧紧，使指示器固定在电缆上。
